ANRGL系列可回饋交流源載一體機，采用先進的SPWM技術、FPGA數字處理技術和大功率開關電源技術，可輸出交流、直流、交流+直流電源，為交流負載、直流負載和整流型負載等，提供精密的電源輸入。產品具備100%額定功率回饋電網功能，能夠四象限運行，可大量節省能源消耗以降低運行成本；能夠設置波形開關機角度，供測試?yán)擞侩娏骷拜敵鼍S持時間，還可設定電壓及頻率的變動率，用來掃描待測物電源輸入規格范圍。電源模式可以模擬市電異常瞬升、瞬降、短路、抖動等現象，模擬市電波形失真，還能夠提供精確且快速的電力參數的測量。負載模式具有全四象限回饋式交直流電子負載，可吸收滿容量能量并進行高效率的電網回饋，減少電能消耗；具有恒流/恒阻/恒功率/RLC模擬電路負載等功能。ANRGL系列可回饋交流源載一體機，具有卓越的輸出品質，廣泛應用于光伏、新能源汽車等行業實驗室和生產線。

電源特點

1. 先進的SPWM技術、FPGA數字處理技術和大功率開關電源技術，功率密度高；

2. 具有交流（AC），直流（DC），交流+直流（AC+DC）等輸出模式；

3. 具備100%額定功率回饋電網功能，電源能夠四象限運行；

4. 能夠?qū)崿F(xiàn)三相并單相，并聯后單相輸出能夠達到整機最大容量；

5. 諧波2-50次合成功能，間諧波合成帶寬3000Hz；

6. 具有序列、脈沖、步進等三種編程功能，模擬實際電網中的干擾，最小編程步長可達1ms；

7. 5寸液晶顯示，體積小，重量輕，高度4U，滿足標準機柜安裝要求；

8. 標配RS485、Ethernet通訊接口，可選配RS232、GPIB通訊接口；

9. 上位機軟件，可通過上位機實現任意波形和設置參數的導入導出；

負載特點

1. 具有全四象限回饋式交直流電子負載，可吸收1.2倍滿容量能量并進行高效率的電網回饋，減少電能消耗；

2. 具有恒流/恒阻/恒有功功率/恒視在功率/RLC模擬電路負載/PQ模式等功能；

3. RLC模式支持多種線性網絡模型與非線性網絡模型，PQ模式可進行孤島保護特性測試；

4. 負載參數支持在線調節，運行過程中即可實現不同負載特性的切換；

5. 負載可設CF與PF值，可模擬多種類型負載。

電源應用

● AC+DC輸出模式：AC、DC、AC+DC三種輸出模式。

● 輸出波形可設：三相輸出波形可獨立選擇正弦波、方波、三角波、鉗制正弦波、30組內建波，6組用戶自定義波形。

● 序列模式：通用可編程設置，各相的交流電壓、直流電壓、頻率、相位、波形、時間根據單步設定進行獨立設置，可進行觸發相位、循環次數的設置，三相輸出可分別設置參數，并可實現任意相位突變/穿越等測試。序列組合豐富，參數設置自由度高，通過設置不同序列的組合參數可完成高低穿測試；最小編程設置時間1ms，可完成1ms停止測試；每相中的每個序列都可以獨立設置6種波形的其中一種。

● 操作：5寸彩色電容觸摸屏、旋鈕能夠設置常規模式電壓與頻率，按鍵負責常規模式的啟動與停止。

●上位機：標配上位機軟件，圖形化的操作界面，方便快捷。

● 脈沖模式：可周期性的改變輸出狀態，電源輸出會在常規電源與脈沖電壓之間進行周期性的變化，各相交流電壓、直流電壓、頻率、角度、波形、時間等均可獨立設置。

● 步進模式：又稱階梯模式，輸出電壓從初始值開始按照設定的步進量機型遞加或遞減，每相的交流電壓、直流電壓、頻率均可以獨立設置初始值與變化量，每相的角度、波形、步進次數、步進時間也可以單獨設置。

● 諧波合成：電源具備諧波編輯功能（2-50次），可在標準正弦波基礎上添加各次諧波，具備3組百分比諧波存儲組、3組幅值諧波存儲組可快捷調用，各相的基波電壓、諧波含量、角度等均可以獨立設置。百分比模式下可設置各次諧波含量及角度，單次諧波可達30%，總諧波含量無限制，諧波疊加次數無限制。幅值模式下諧波分量設置具體的電壓值，不再和基波電壓有百分比的關聯。

● 間諧波合成：電源具備間諧波編輯功能，可在標準正弦波基礎上添加間諧波，可設置間諧波觸發角、起止頻率、含量和掃描時間，間諧波頻率范圍16-3000Hz。

負載應用

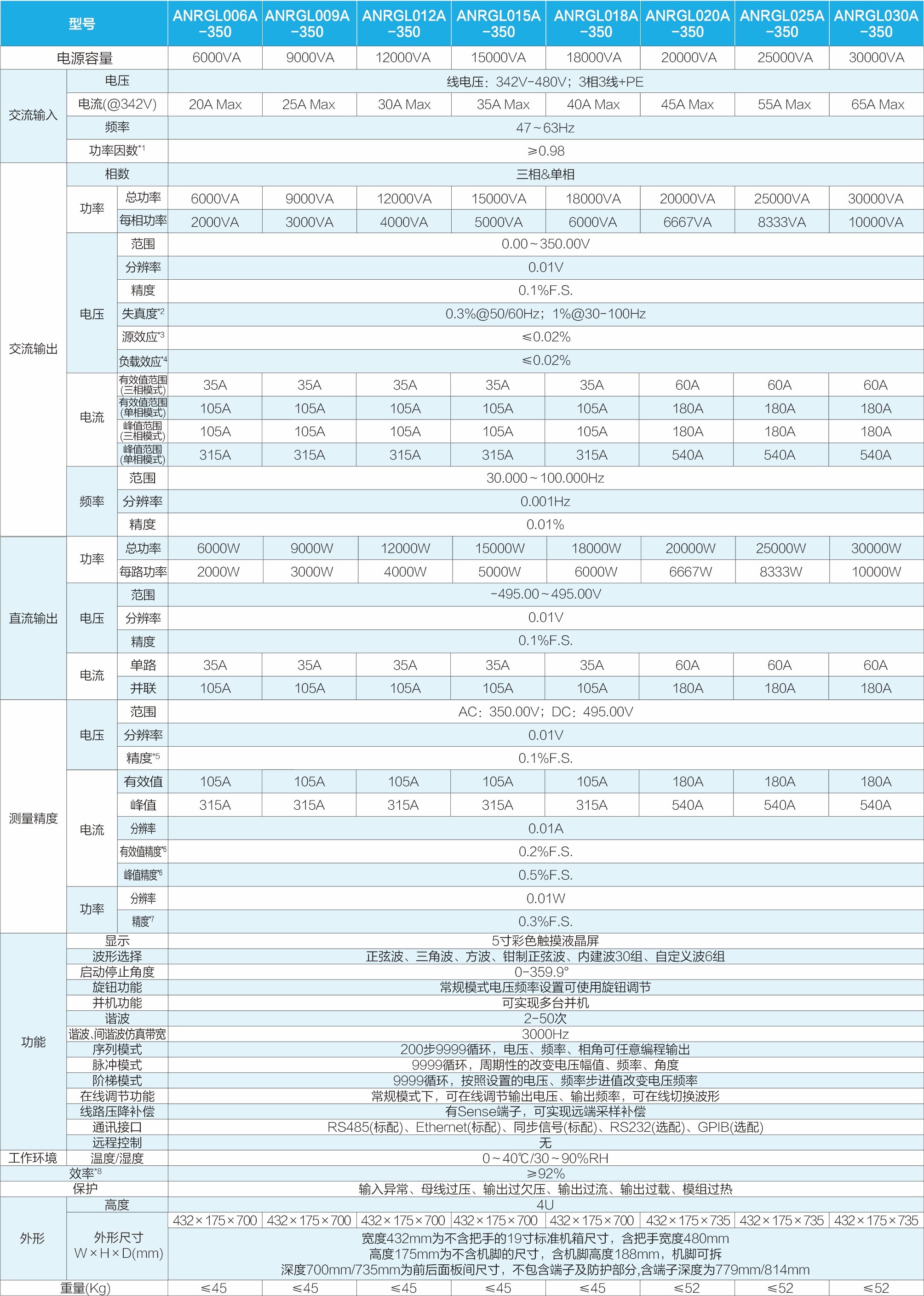

注：

*1.功率因數為輸入額定電壓380VLL，輸出使用阻性負載在額定功率下的測量結果；
*2.失真度為輸出電壓在250V，使用阻性負載在額定功率下的測量結果；
*3.源效應為輸入額定電壓380VLL與電壓420VLL的兩種情況下，空載測量輸出電壓計算得來；
*4.負載效應輸出電壓在250V，空載測量輸出電壓與使用阻性負載在額定功率下的輸出測量結果計算得來；
*5.參數表中與交流電壓、直流電壓有關參數出現的FS均指對應型號機器電壓測量范圍所給出的對應交流、直流最大輸出電壓值；
*6.參數表中與電流有關參數出現的FS均指對應型號機器電流測量范圍所給出的最大測量電流有效值、峰值；
*7.參數表中與功率有關參數出現的FS均指對應型號機器最大測量功率值；
*8.效率為輸入電壓輸入額定電壓380VLL，輸出電壓在250V，使用阻性負載在額定功率下的測量結果；

以上參數規格如有更改，恕不另行通知，以發貨電源參數為準

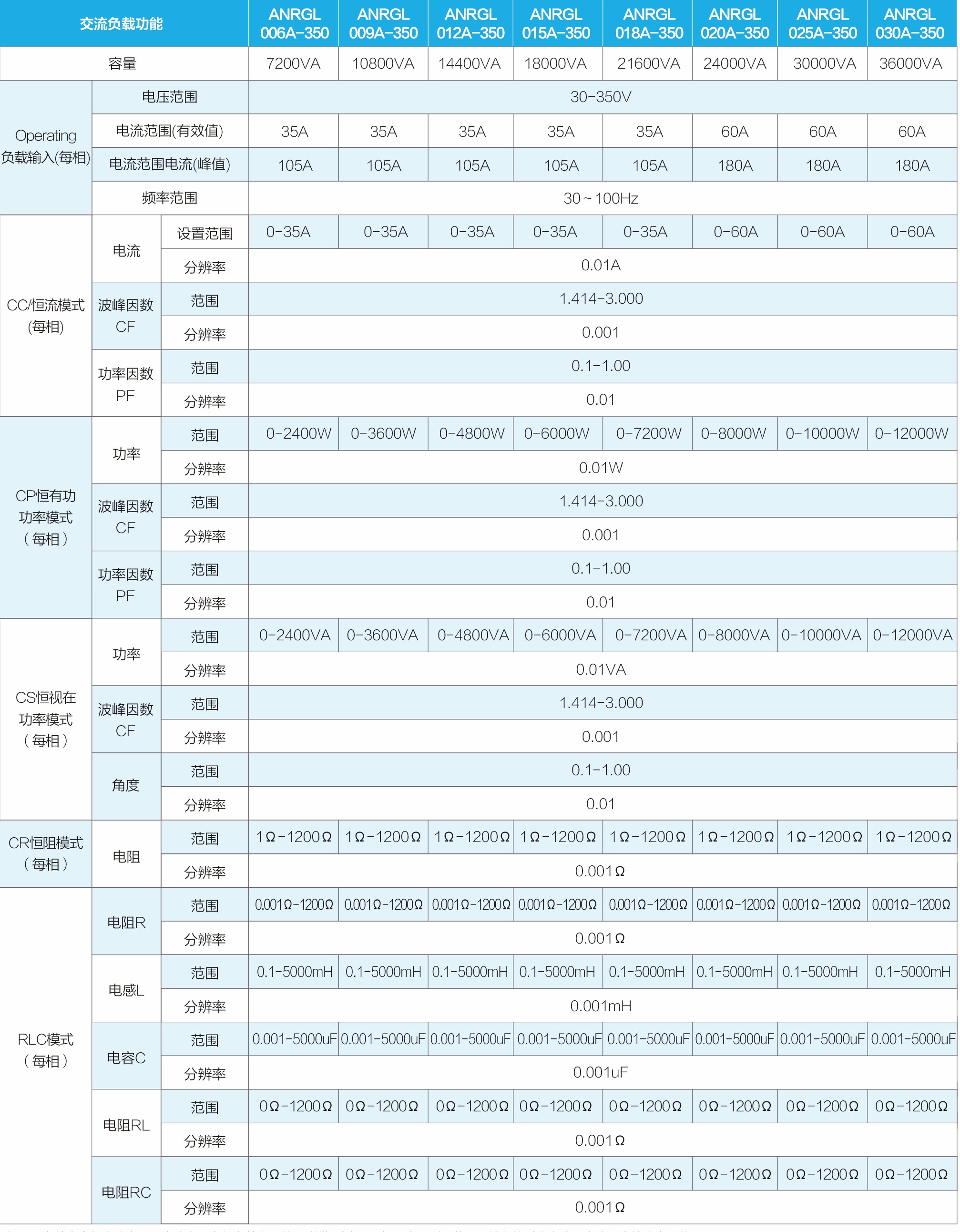

注：

*1.參數表中與交流電壓、直流電壓有關參數出現的FS均指對應型號機器電壓測量范圍所給出的對應交流、直流最大輸出電壓值；
*2.參數表中與電流有關參數出現的FS均指對應型號機器電流測量范圍所給出的最大測量電流有效值、峰值；
*3.參數表中與功率有關參數出現的FS均指對應型號機器最大測量功率值；
*4.回收效率為輸入電壓輸入額定電壓380VLL，輸出電壓在250V，使用阻性負載在額定功率下的測量結果；
以上參數規格如有更改，恕不另行通知，以發貨負載參數為準
