本測試儀，通過先進的射頻、高頻和微弱信號等處理技術研發出獨特的超高頻局部放電檢測方案，并采用高精度數字處理芯片進行信號處理，可精確捕獲被測產品的局部放電信號。適用于工業電機、新能源主驅電機的局放測試。

可計量：提供行業獨家PD-UHF計量檢測方案。

多功能：一臺設備可同時支持匝間PD(DC-PD)和耐壓PD(AC-PD)兩種功能模式。

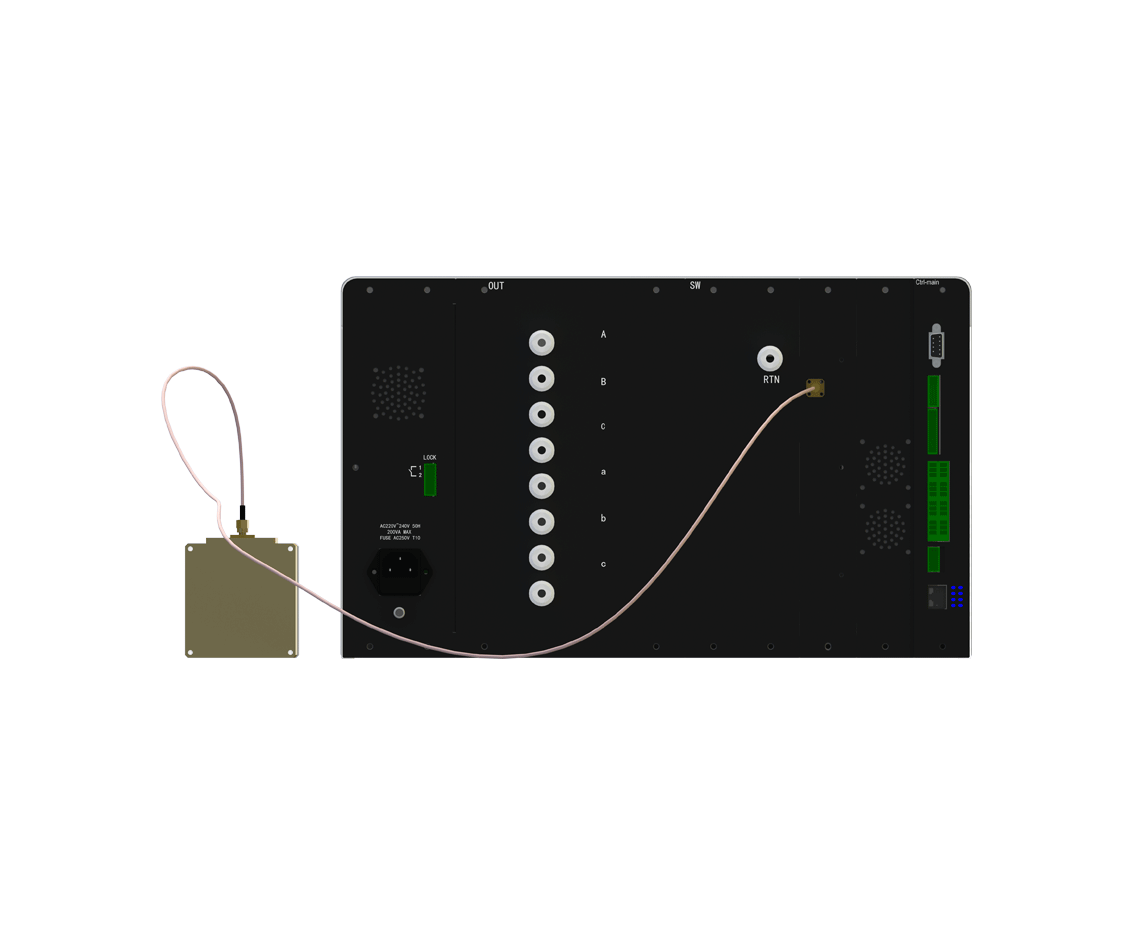

多通道：支持多通道切換，一次接線自動完成全部測試，滿足電機多繞組的測試需求。

高性能：高信噪比識別算法，實現局部放電的高靈敏度測試。

高可靠：經歷嚴格工況試驗、復雜環境百萬次試驗正常運行。

高穩定：測試結果穩定，不易受生產現場環境工況影響。

多接口：系統支持USB、RS232、LAN等接口，支持PLC通訊、TCP/IP網絡協議等，支持MES對接定制、數據庫上傳等。

測試項目：

PDIV、RPDIV、PDEV、RPDEV

PDIV:指試驗電壓從不產生局部放電的較低電壓逐漸增加時，在試驗中局部放電量超過某-規定值時的最低電壓。

RPDIV:指試驗電壓從不產生局部放電的較低電壓逐漸增加時，在試驗中局部放電量重復超過某一規定值時的最低電壓。

PDEV:指試驗電壓從超過局部放電起始電壓的較高值逐步下降時，在試驗中局部放電量小于某-規定值時的最高電壓。

RPDEV:指試驗電壓從超過局部放電起始電壓的較高值逐步下降時，在試驗中局部放電量重復小于某-規定值時的最高電壓。

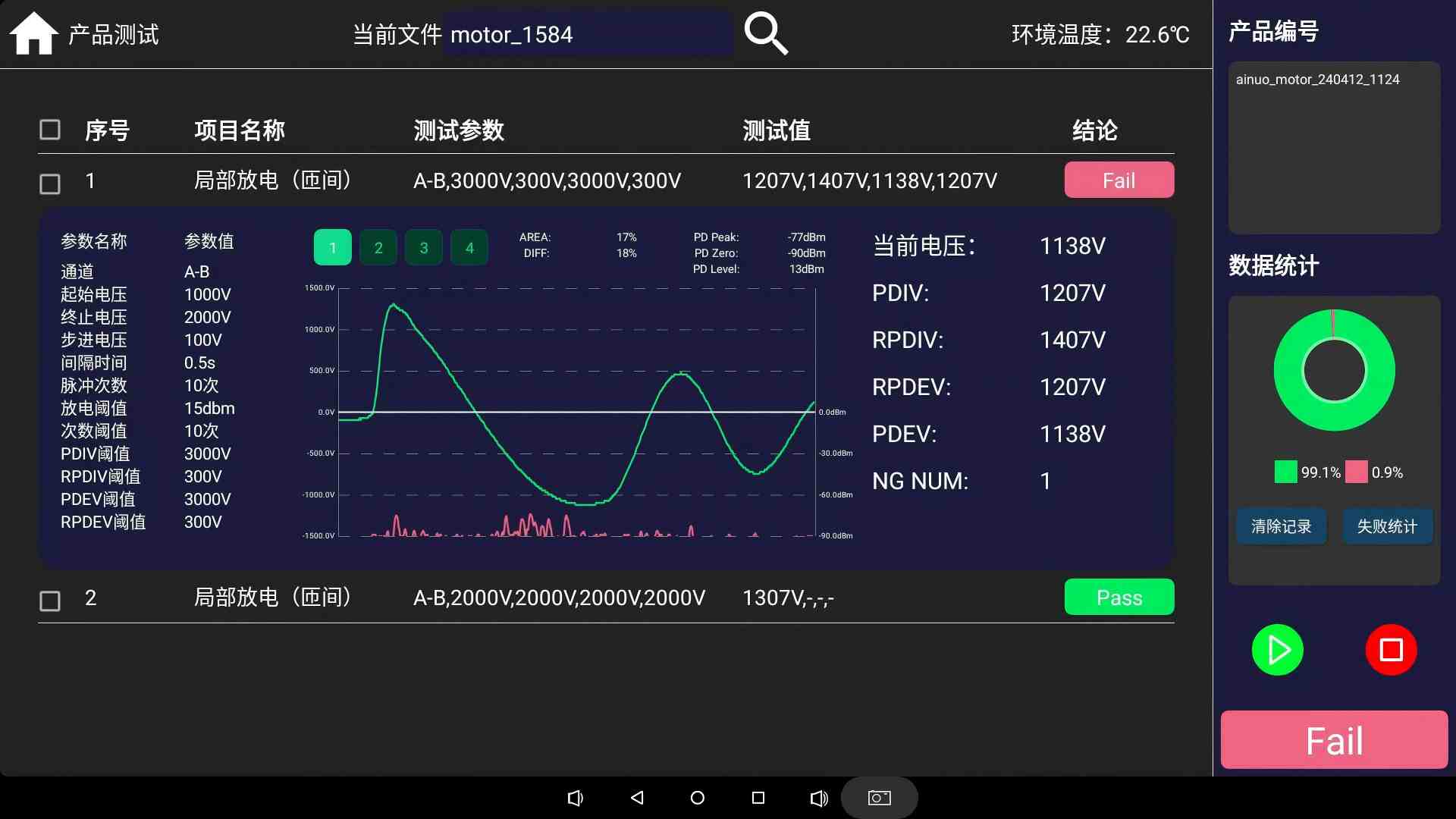

軟件界面：

1.工業電機

AN8A10PD系列測試儀針對工業電機的局部放電問題設計，支持多通道切換和一次接線自動完成全部測試，適用于多繞組電機的檢測。其高信噪比識別算法和高靈敏度測試能力，能有效檢測電機絕緣系統的潛在缺陷，如匝間短路和絕緣老化。

2.新能源主驅電機(尤其是新能源汽車驅動電機)

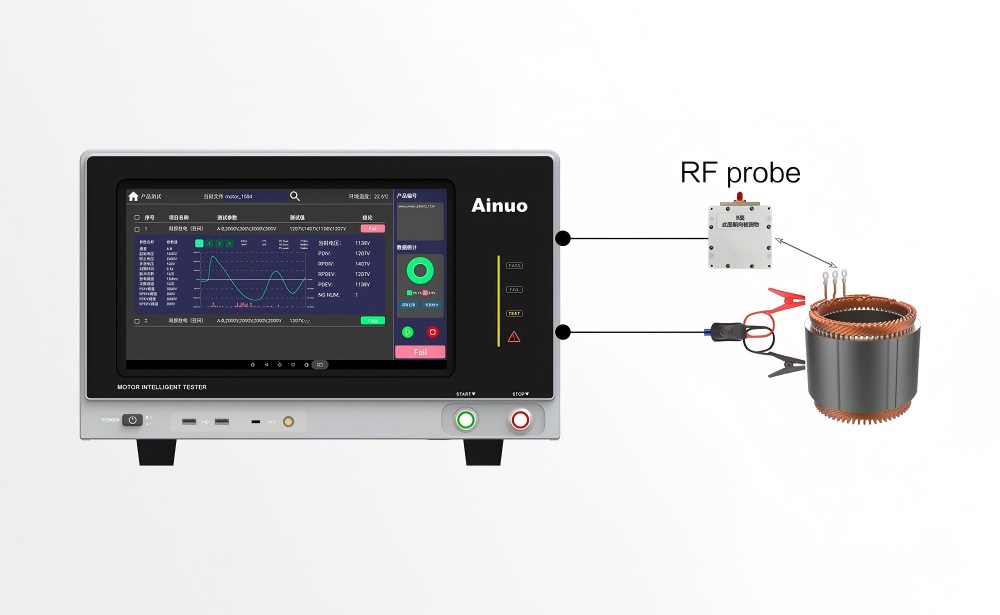

隨著新能源汽車向高壓、高頻方向發展，驅動電機的局部放電隱患顯著增加。AN8A10PD系列采用超高頻(UHF)檢測技術，可精確捕獲微弱放電信號，用于測試PDIV(局部放電起始電壓)、RPDIV(重復局部放電起始電壓)、PDEV(局部放電熄滅電壓)及RPDEV(重復局部放電熄滅電壓)，確保電機在長期運行中的可靠性。

3.其他高壓電機組件

AN8A10PD系列還可擴展至其他高壓電機系統的測試，例如新能源電機的定子、繞組等關鍵部件，通過檢測電磁波信號和背景噪聲補償功能，提升測試精度。

AN8A10PD系列設備解決了新能源汽車驅動電機行業因高壓化帶來的測試難題，已在實際產線中驗證其高穩定性和可靠性，有效預防絕緣失效導致的電機壽命縮短問題。
