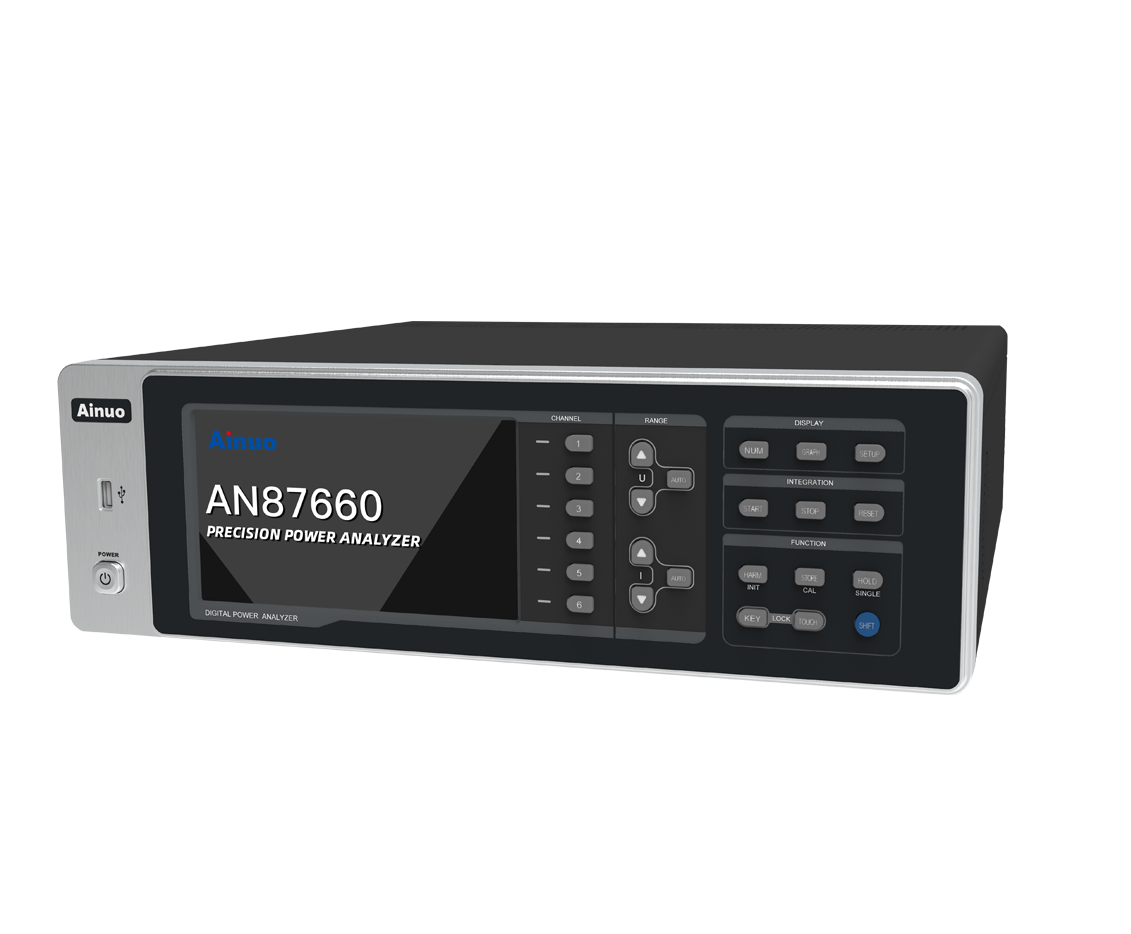

■ 六通道同步功率分析;

　　■ 基本精度:讀數的0.05% +量程的0.05%;

　　■ 測量帶寬: DC, 0.5Hz~100kHz;

　　■ 采樣速率: 200kSps;

　　■ 最大電壓:常規1000V ( DC1500V) ;

　　■ 最大電流: 50A/20A (常規) /5A/1A,支持混合搭配，可選配傳感器;

　　■ 液晶顯示:全觸屏體驗，顯示界面條目自定義，波形顯示;

　　■ 數據存儲:存儲項目自定義，CSV格式導出;

　　■ 完美尺寸:標準3U高度，符合系統集成要求。

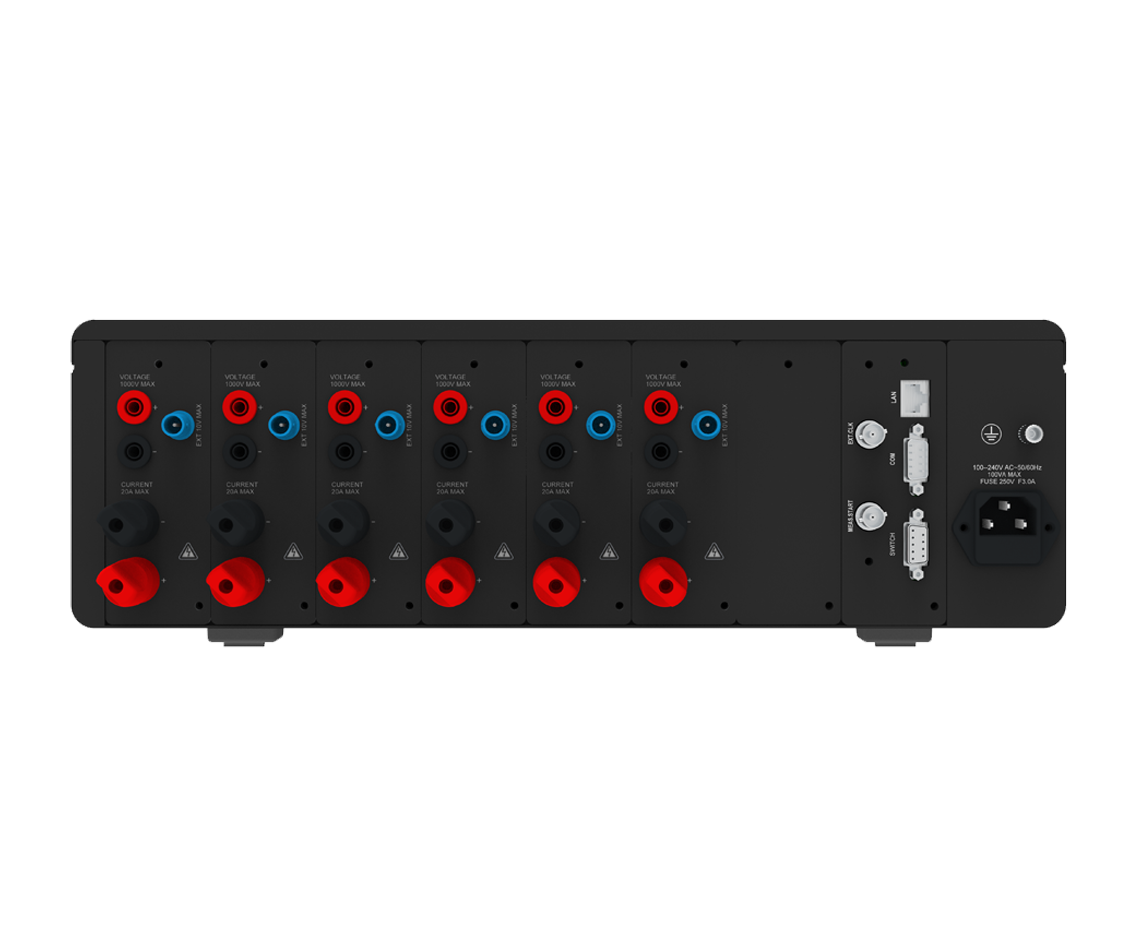

　　■ 多通道: 1~ 6通道同步測量單元配置，可靈活配置為多通道單相、三相三x2、三相四x2、四相(DC+三相三)等模式，滿足多種負載(空調、逆變器、變頻器、電機)測量需求;

　　■ 高精度: 使用高速FPGA+ARM處理器雙核處理，16位高速高精度AD轉換器，基本精度可達0.1%，最快100ms顯示數據更新周期;

　　■ 寬功率: 單通道可測量電流20A(可選配50A、5A、1A等規格，且支持混合搭配)，功率最小分辨力0. 1mW,滿足待機功耗測量需求和額定功率測量需求;

　　■ 寬頻帶: 交流、直流信號兩用，功率測量帶寬DC、0.5Hz~100kHz, 可滿足各種標準和非標準正弦波形負載功率測量;

　　■ 多路諧波分析: 六通道可同時進行諧波分析，最高50次諧波測量，失真度分析，可直觀顯示各次諧波含量和總含量;

　　■ 多路頻率測量: 六通道可同時進行頻率測量;

　　■ 線路濾波: 采用500Hz. 5.5kHz的低通濾波器， 可測量PWM波形的基波值，濾掉開關電源電流高頻干擾;

　　■ 傳感器: 變比功能，支持常規I-1、V-V型電壓/電流互感器;支持BNC接口的I-V型電流傳感器，最大輸入電壓10V,可選配大電流傳感器;

　　■ 效率計算: 可同時測量設備的輸入、輸出能耗，井計算出其效率;

　　■ 電能累積: 可單獨累積正向電能量、反向電能量和綜合電能量，進行買賣電能測量。

　　車載充電機(OBC)測試：AN87660系列功率分析儀可精確測量OBC的能量轉換效率、穩定性及諧波含量，為研發和生產提供高效、可靠的測試手段。其多通道特性允許同時檢測多項參數，滿足復雜工況下的測試需求。

　　充電機/樁測試：在充電機/樁的測試中，AN87660系列功率分析儀可用于測量充電過程中的功率、電流、電壓等關鍵參數，確保充電設備的性能和安全性符合相關標準和規范。

　　光伏儲能：AN87660系列功率分析儀可用于光伏逆變器的功率、效率、諧波分析等方面。其寬頻帶特性使其能夠滿足各種標準和非標準正弦波形負載功率測量，為光伏系統的優化設計和運行提供有力支持。

　　家用電器與商用電器：AN87660系列可用于單相/三相家用電器、商用電器的待機功耗和功率分析，幫助制造商優化產品設計，降低能耗。

　　電力電子與發電機：在電力電子、變壓器、發電機等領域，AN87660系列可用于功率、諧波分析，確保設備的性能和穩定性。

　　變頻器與變頻電機：AN87660系列可用于測量變頻器、變頻電機的功率和諧波含量，為設備的優化設計和運行提供數據支持。

　　開關電源：在開關電源的測試中，AN87660系列可用于功率、諧波、浪涌電流分析，確保開關電源的性能和安全性。

*以上規格如有更新，恕不另行通知

■   [條件]溫度：23±5℃，濕度：30%~75%RH，輸入波形：正弦波，共模電壓：0V，線路濾波器：OFF，頻率濾波器：440Hz以下ON，功率因數λ：1，峰值因數：3。預熱后。接線狀態下，調零或改變量程后。

■   測量精度公式中f是頻率，單位kHz。

■   當數據更新率是100ms時，所有精度加讀數的0.05%。

■   因調零或量程改變后溫度變化的影響：

電壓DC精度加量程的0.02%/℃，電流DC精度加500μA/℃，外部傳感器DC精度加50μV/℃，功率DC精度加電壓和電流影響的乘積。
