1. 測試目的

　　保障電機定子或整機繞組在制造過程中無匝間短路、層間絕緣破損、繞線錯誤或嵌線損傷等缺陷，提升產品可靠性與壽命，滿足新能源汽車、工業伺服、家電等高要求應用場景的質量控制標準。

　　2. 適用范圍

　　產品類型：新能源汽車驅動電機、伺服電機、BLDC 電機、風機/水泵電機、工業大功率電機等。

　　測試對象：定子繞組(三相或多相)、整機繞組(帶引出線)。

　　測試階段：來料檢驗、生產過程首件/巡檢、出廠終檢、售后返修分析。

　　3. 依據標準

　　本方案符合以下國內外主流標準對匝間絕緣測試的要求：

　　GB/T 22729-2022《家用和類似用途電動機的安全要求》

　　IEC 60335-2-24 家用電器安全 – 電動機部分

　　QC/T 1142-2021《電動汽車用驅動電機系統試驗方法》

　　UL 1004 Standard for Electric Motors

　　4. 測試原理

　　采用高壓脈沖振蕩比較法：

　　向被測繞組施加一可控高壓脈沖(典型值 1000–3000 V)，激發LC諧振回路產生衰減振蕩波形。通過高速采樣(≥100 MHz)獲取波形，并與標準樣品或設定閾值進行面積差、相位差、重疊率等多維度比對，自動判定是否合格。

　　該方法可有效識別單匝短路(傳統耐壓/電阻測試無法檢出)，且為非破壞性測試。

　　5. 測試設備與配置

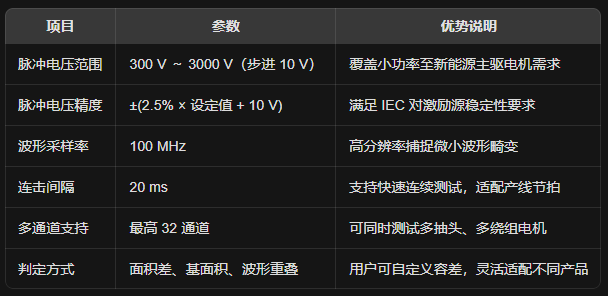

　　選用艾諾儀器AN8A10RT系列電機定子/整機綜合測試儀(支持匝間測試功能)，其關鍵性能如下：

　　用戶體驗亮點：13.3英寸安卓觸控屏、手機式UI操作邏輯、一鍵測試、結果直觀顯示(如文檔中“匝間：合格“綠色標識)，大幅降低操作門檻。

　　6. 測試流程

　　6.1 準備階段

　　確認被測電機型號與繞組連接方式(如 A-B, B-C, A-C)。

　　清潔接線端子，確保接觸良好。

　　在測試系統中加載對應產品測試程序(含預設脈沖電壓、判定閾值)。

　　6.2 自動測試執行

　　將被測品接入測試工裝(左/右工位，支持雙工位并行)。

　　啟動測試，系統依次對各繞組(A-B, B-C, A-C)施加脈沖。

　　實時采集波形，計算面積差等參數。

　　自動判定并顯示結論。

　　6.4 結果處理

　　合格品：綠燈提示，數據自動存入數據庫(支持 USB/LAN 導出)。

　　不合格品：紅燈報警，鎖定工位，記錄故障相位與波形截圖。

　　支持SPC統計分析(如日合格率、缺陷分布)。

　　8. 方案優勢總結

　　本方案基于艾諾AN8A10RT電機定子綜合測試儀，采用高壓脈沖振蕩比較法對電機繞組進行匝間絕緣測試，有效檢出單匝短路等微小缺陷。方案嚴格遵循GB/T 22729、IEC 60335、QC/T 1142等國內外標準，支持多通道、高采樣率(100 MHz)及面積差/相位差等多維判定，測試電壓覆蓋300–3000 V，適配家電、工業及新能源汽車電機。通過觸控化操作界面與自動判定邏輯，兼顧測試精度與產線易用性，同時滿足數據追溯與MES集成需求，實現高效、可靠、合規的匝間質量控制。
