3C產品及開關電源
3C行業是指電腦、通訊和消費電子三大科技產品整合應用的資訊電氣產業。行業涵蓋范圍廣泛，此次聚焦于下游整機產品及其開關電源。其中電腦信息設備包括計算機服務器、筆記型和臺式電腦、辦公設備及模塊電源、電源適配器、UPS電源、變壓器等配套產品；通訊設備包括無線通訊設備、終端設備、交換設備、傳輸設備，及其配套電源周邊設備；消費電子主要包括數碼相機、PDA、電子書、隨身聽、音視頻等數碼產品，及其配套電源周邊設備。
行業標準要求及痛點
我國3C行業產品安全標準主要有《GB4943.1-2011/IEC60950-1 信息技術設備安全通用要求》和《GB8898.1-2011/IEC60065-1 音頻、視頻及類似電子設備安全要求》，涉及的電氣安規測試項目主要包括接地導通電阻測試、絕緣電阻與抗電強度（交直流耐壓）測試、接觸電流測試等。
● GB4943.1-2011 /IEC60950-1 信息設備安全通用要求
1、保護導體電阻
施加額定電流200%的試驗電流（交流或直流），測試保護導體的電阻應不超過0.1Ω或電壓降低于2.5V（EUT額定電流大于16A時）。
2、抗電強度
輸入-機殼、輸入-輸出、輸入-零部件，測試交流或直流耐壓，不應擊穿，允許電暈或單次閃絡。
輸出-機殼、輸出-輸出，測試交流或直流耐壓，不應擊穿，允許電暈或單次閃絡。
3、接觸電流
試驗電路：?jiǎn)蜗嘣O(shè)備-GB/T12113圖5、三相設備—GB/T12113圖11，推薦使用有隔離變壓器的電源測試。
模擬人體阻抗網絡（MD-A）：GB/T12113 圖4
接觸電流的有效值或峰值不應超過規定的限值。（0.25mA、0.75mA、3.5mA有效值為常用上限值）
● GB8898.1-2011 /IEC60065-1 音頻、視頻設備安全要求
1、保護接地電阻
施加25A試驗電流（交流或直流、加拿大要求30A），測試保護接地電阻應不超過0.1Ω。
2、絕緣電阻與抗電強度
絕緣電阻，用DC500V測試。
抗電強度，額定電壓≤150V的試驗電壓為1410V（交流峰值或直流）、額定電壓＞150V的試驗電壓為4240V（交流峰值或直流） ，不應出現擊穿和飛弧。
高壓源的輸出電流應不小于100mA、短路電流大200mA。
3、接觸電流
試驗電路：?jiǎn)蜗嘣O(shè)備-GB/T12113圖5、三相設備—GB/T12113圖11，推進使用有隔離變壓器的電源測試。
模擬人體阻抗網絡（MD-A）：GB/T12113 圖4
接觸電流的有效值或峰值不應超過規定的限值。（0.7mA峰值、2.0mA直流、3.5mA有效值為常用上限值）
3C行業除整機產品的安規綜合測試外，還包括模塊電源、充電器、電源適配器、UPS電源、變壓器等配套產品和關鍵零部件的安規測試。行業標準要求對這些產品的一次電路與機殼之間、一次電路與二次電路之間、一次電路與零部件之間，以及二次電路與機殼之間、獨立二次電路之間的進行抗電強度測試。
由此可見，3C行業安規測試具有測試項目多、測試點多，測試速度慢，而同時生產線節拍卻很快的特點，從而產生了3C行業安規測試效率低的行業痛點。
3C產品及開關電源一站式
安規測試解決方案

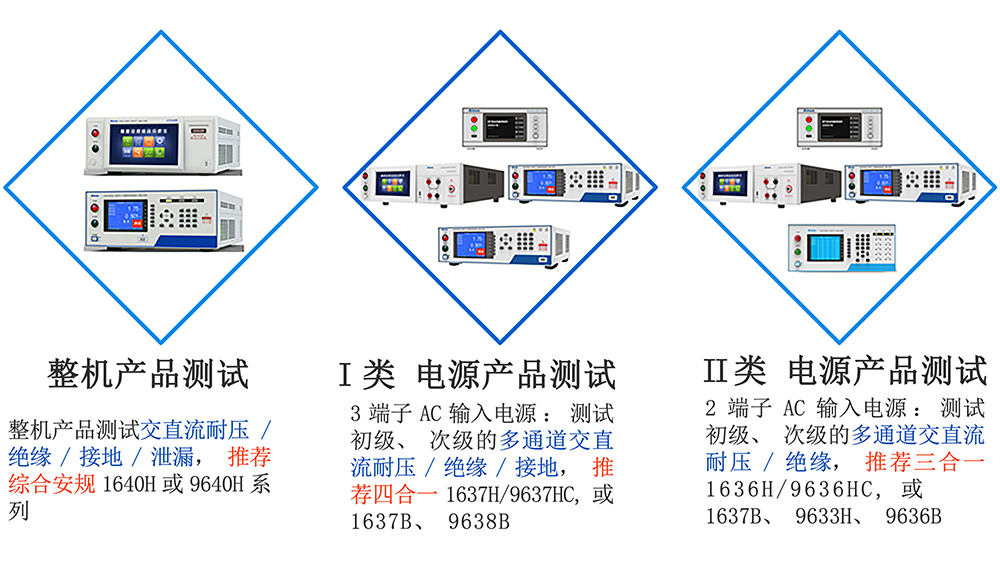

艾諾儀器深耕安規測試領域30年。在為眾多3C行業優秀企業的服務過程中，針對整機產品測試、I類電源產品測試、II類電源產品測試三大類測試需求，形成了完整、高效的艾諾安規測試解決方案。
整機產品安規測試方案
● AN1640H/9640H安規綜合測試
■ 設置5項8秒、5秒完成測試

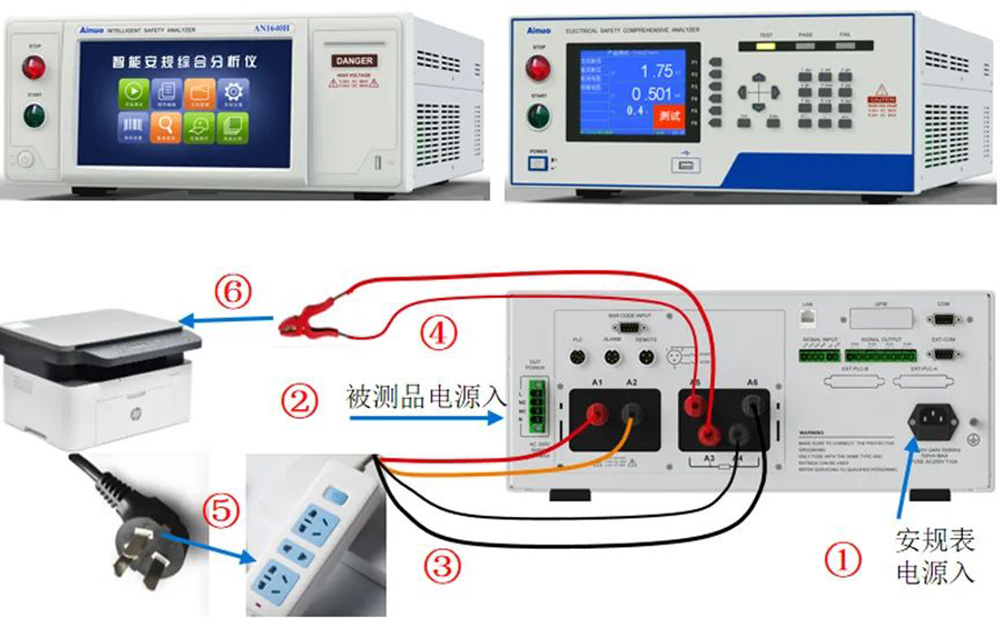

■ AN1640H智能安規綜合分析儀，以全功能、高精度、高速度、信息化等特點贏得了3C廠商的廣泛青睞。設備操作步驟如下：
1）測試準備：①--②--③--④
2）測試連接：⑤、⑥
3）測試設置（舉例，測試5項、設置8s）
GB：25A、＜100mΩ、2s；
ACW：1750V、0.1mA---5mA、1s；
IR：500V、＞4MΩ、1s；
TC：233、50uA---3500uA、2s；
PWR：220V、800W---850W、2s。
■ 將1640H測試儀設置為接地與耐壓絕緣并行、接觸電流與功率并行。測試儀在進行接地2s測試過程中，同時完成耐壓1s和絕緣1s的測試；在進行接觸電流2s測試過程中，同時完成功率參數的測試；再加上操作過程時間1s，測試儀就在5s左右完成了全部測試。安卓智能平臺還可實現條碼識別、數據存儲、MES對接等信息化管理需求。
I類開關電源安規測試方案
● AN1637H/9637HC多路掃描安規測試
■ 4步4秒完成測試

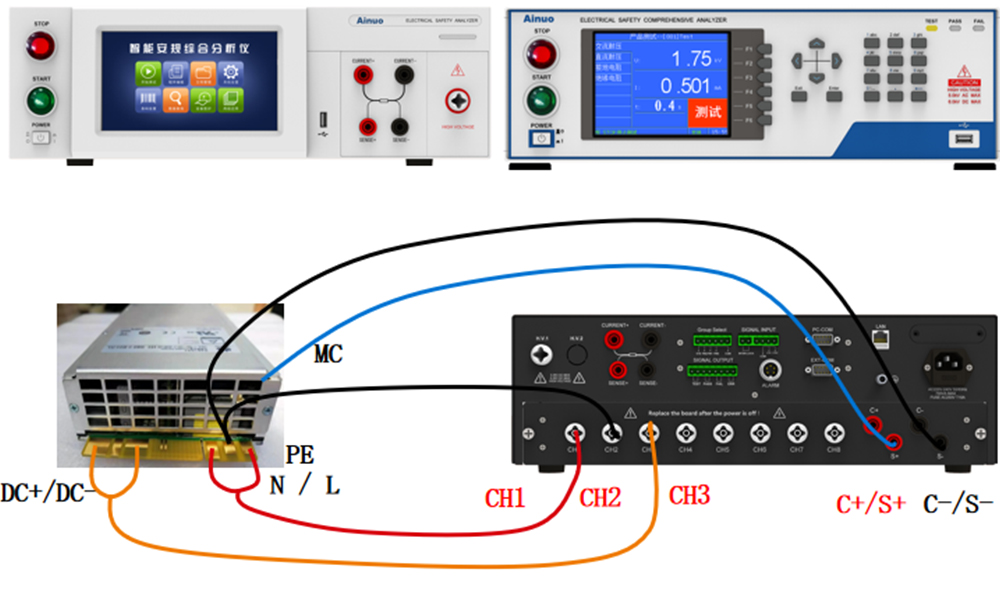

■ AN1637H/AN9637HC多通道安規測試儀，是測試I類開關電源的常用設備，具備交流耐壓/直流耐壓/絕緣電阻/交流接地多種功能。測試儀可內置多通道高壓、接地掃描卡，每個高壓通道都可以編程為“高壓、回路、斷路”三種狀態、每個接地通道都可設置為導通或斷路，便于完成多點之間的耐壓絕緣測試和接地電阻測試，便捷高效，安全可靠。
■ 典型的多通道編程測試：初級-地、次級-地、初級-次級之間的耐壓測試，以及接地導通電阻測試。測試流程步驟如下：
1）CH1（高壓）---CH2(低)，輸入L/N---PE之間的耐壓測試，1s；
2）CH3（高壓） ---CH2(低) ，輸出DC+/DC- ---PE之間的耐壓測試，1s；
3）CH1（高壓）--- CH3（低），輸入L/N--- 輸出DC+/DC-之間的耐壓測試，1s；
4）C+/S+ --- C-/S-（耐壓測試時，接地回路須程控?cái)嚅_），接地電阻測試，1s。
● AN1637B正負高壓并行安規測試方案
■ 4步2秒完成測試

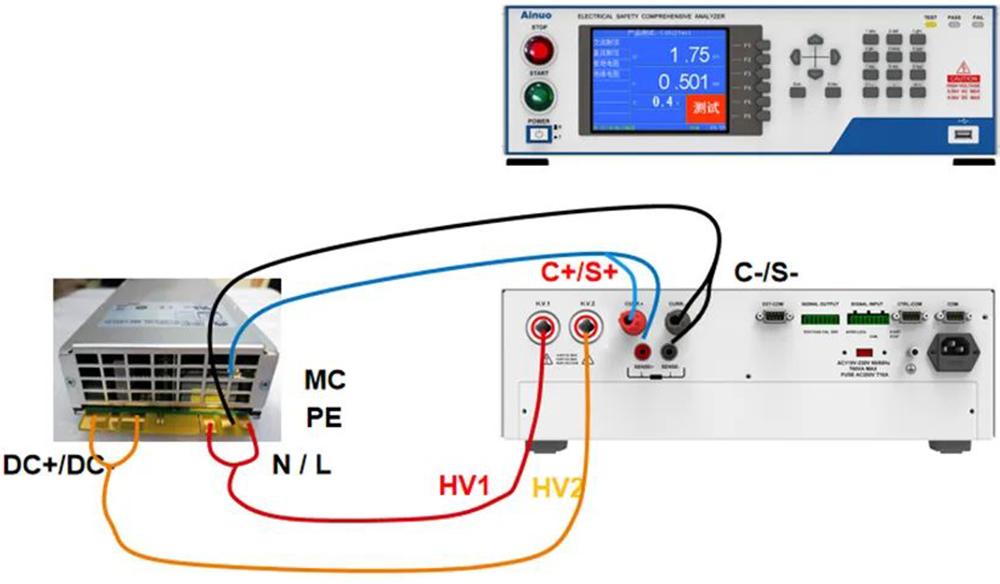

■ AN1637B的獨特創新設計，測試儀具備兩個高壓源，可同步輸出正高壓和負高壓。測試儀在進行模塊電源的輸入-機殼之間的耐壓測試、輸出-機殼之間的耐壓測試的同時，通過正負高壓源的疊加，同步完成開關電源的輸入-輸出之間的耐壓測試。測試流程步驟如下：
1）HV1（正高壓）--- C-/S-（0V），輸入L/N---PE之間耐壓U1測試，1s；
2）HV2（負高壓）--- C-/S- (0V)，輸出DC+/DC- ---PE之間耐壓U2測試，1s；
3）HV1（正高壓）--- HV2（負高壓），輸入L/N--- 輸出DC+/DC-之間耐壓(U1+U2)測試，1s；
4）C+/S+ --- C-/S-，接地電阻測試，1s。
II類電源產品安規測試方案
● AN1636H/9636HC多路掃描安規測試
■ 3步3秒完成測試

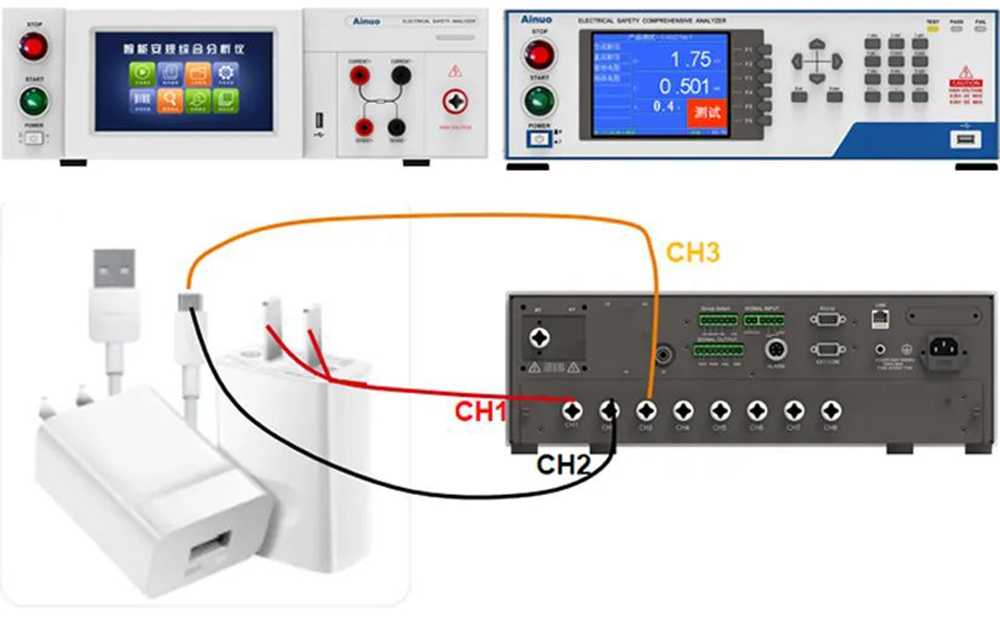

■ AN1636H/AN9636HC多通道安規測試儀，可內置可編程多通道高壓掃描卡，一次接線，自動完成電源類產品的輸入、輸出、機殼等多點之間的絕緣耐壓測試。配合快捷調組功能，可實現雙工位交替測試，節省接線拆線時間，提高操作效率。流程步驟如下：
1）CH1（高壓）--- CH2（低），輸入L/N---MC之間的耐壓測試，1s；
2）CH3（高壓）--- CH2（低），輸出DC+/DC- ---MC之間的耐壓測試，1s；
3）CH1（高壓）--- HV3（低），輸入L/N--- 輸出DC+/DC-之間的耐壓測試，1s。
● AN1637B正負高壓并行安規測試方案
■ 3步1秒完成測試

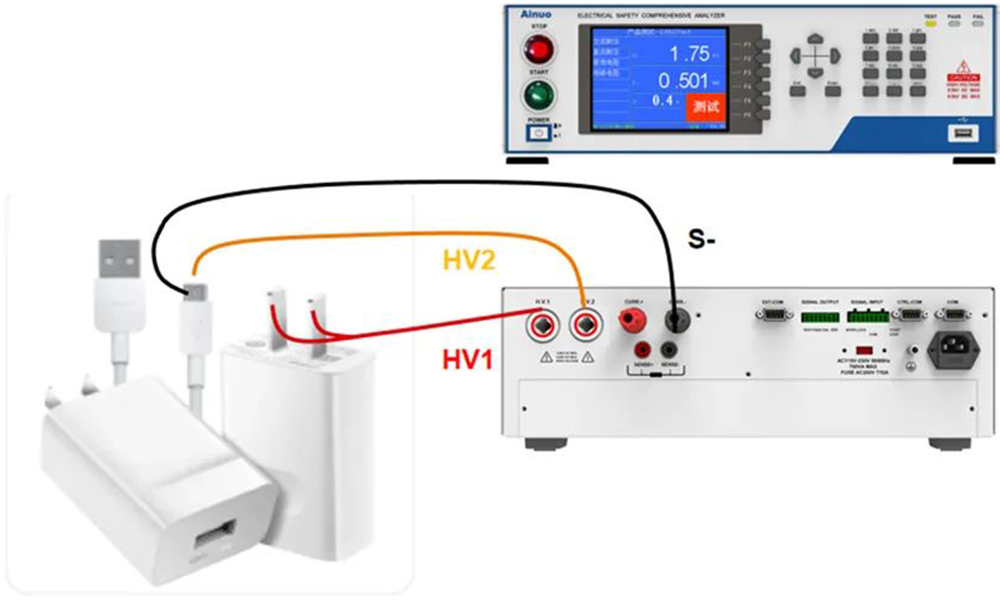

■ AN1637B的獨特創新設計，測試儀具備兩個高壓源，可同步輸出正高壓和負高壓。測試儀在進行模塊電源的輸入-機殼之間的耐壓測試、輸出-機殼之間的耐壓測試的同時，通過正負高壓源的疊加，同步完成開關電源的輸入-輸出之間的耐壓測試。測試流程步驟如下：
1）HV1（正高壓）--- C-/S-（0V），輸入L/N---PE之間耐壓U1測試，1s；
2）HV2（負高壓）--- C-/S- (0V)，輸出DC+/DC- ---PE之間耐壓U2測試，1s；
3）HV1（正高壓）--- HV2（負高壓），輸入L/N--- 輸出DC+/DC-之間耐壓(U1+U2)測試，1s。
● AN9633H多通道并行安規測試
■ 同步測試，3步3秒、完成5個產品測試

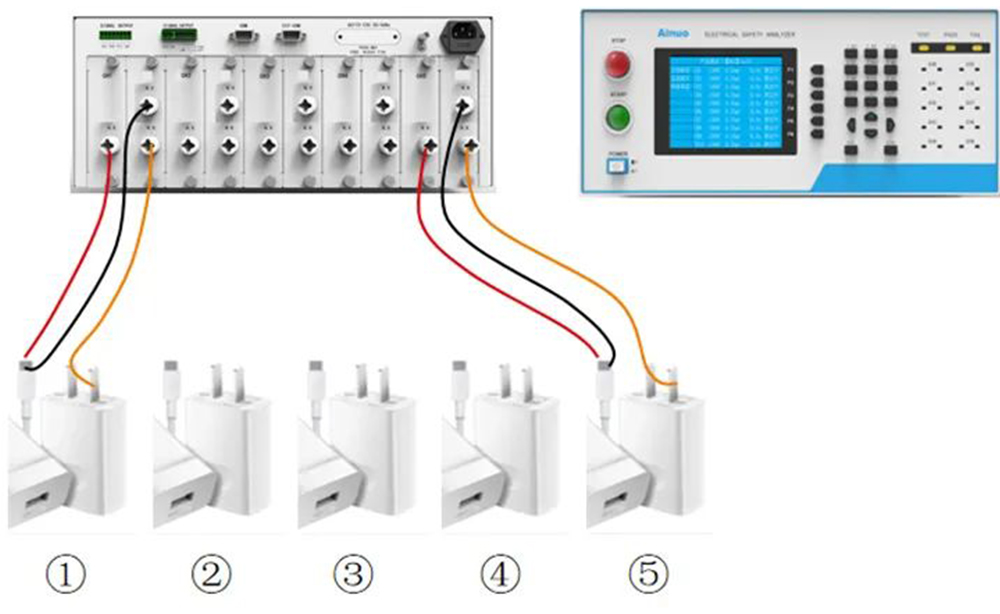

■ AN9633H-5多通道并行安規測試儀，內置5個可獨立參數設置和同步并行測試的耐壓絕緣測試模組，每個模組具備3路可編程高壓切換通道，可自動完成開關電源的輸入端、輸出端、機殼的任意兩點之間的耐壓絕緣測試。測試流程步驟如下：
1）輸出---機殼之間的耐壓測試：CH1A（高）--- CH1B（低）。。。CH5A（高）--- CH5B（低）， 1s；
2）輸入----機殼之間的耐壓測試：CH1C（高）--- CH1B（低）。。。CH5C（高）--- CH5B（低），1s；
3）輸出---輸入端之間的耐壓測試：CH1A（高）--- CH1C（低）。。。CH5A（高）--- CH5C（低），1s。
