行業背景

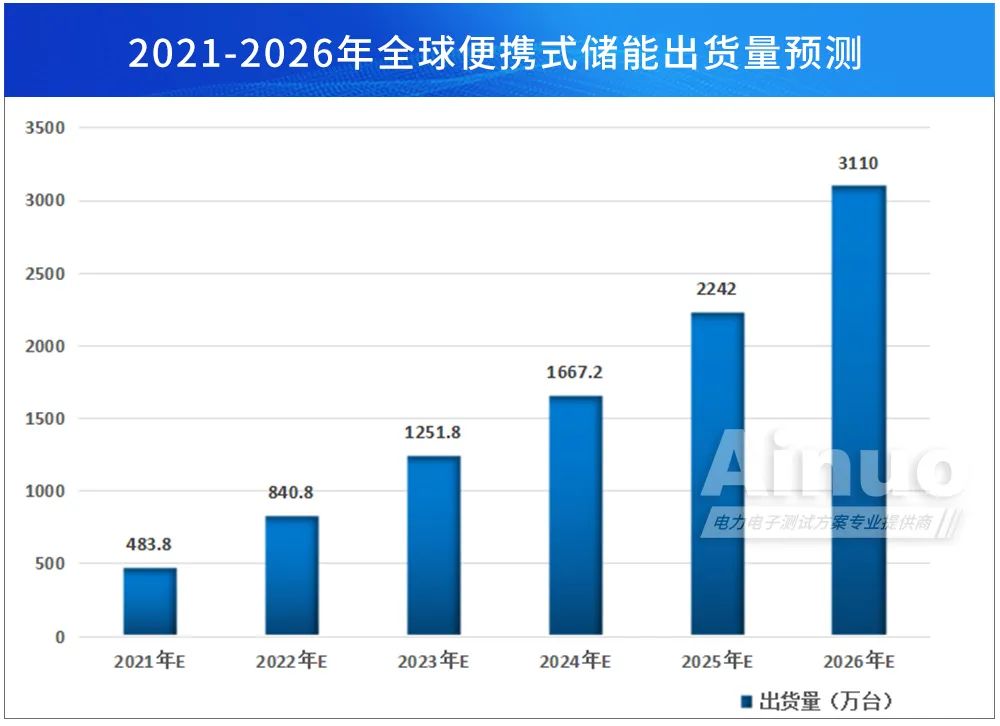

近年來，戶外旅行和露營文化逐步盛行，便攜式儲能電源作為重要的“能源”站，市場需求規模呈高速增長態勢。據CIAPS預測，2021年全球便攜式儲能出貨量為483.8萬臺，到2026年全球便攜式儲能出貨量將達到3110萬臺。

而我國先后出臺《“十四五”新型儲能發展實施方案》、《加快推動新型儲能發展的指導意見》政策，提出新型儲能是推動能源綠色低碳轉型的重要裝備基礎，便攜式儲能電源作為儲能行業的一個細分領域，也將同步快速發展。

 應用需求

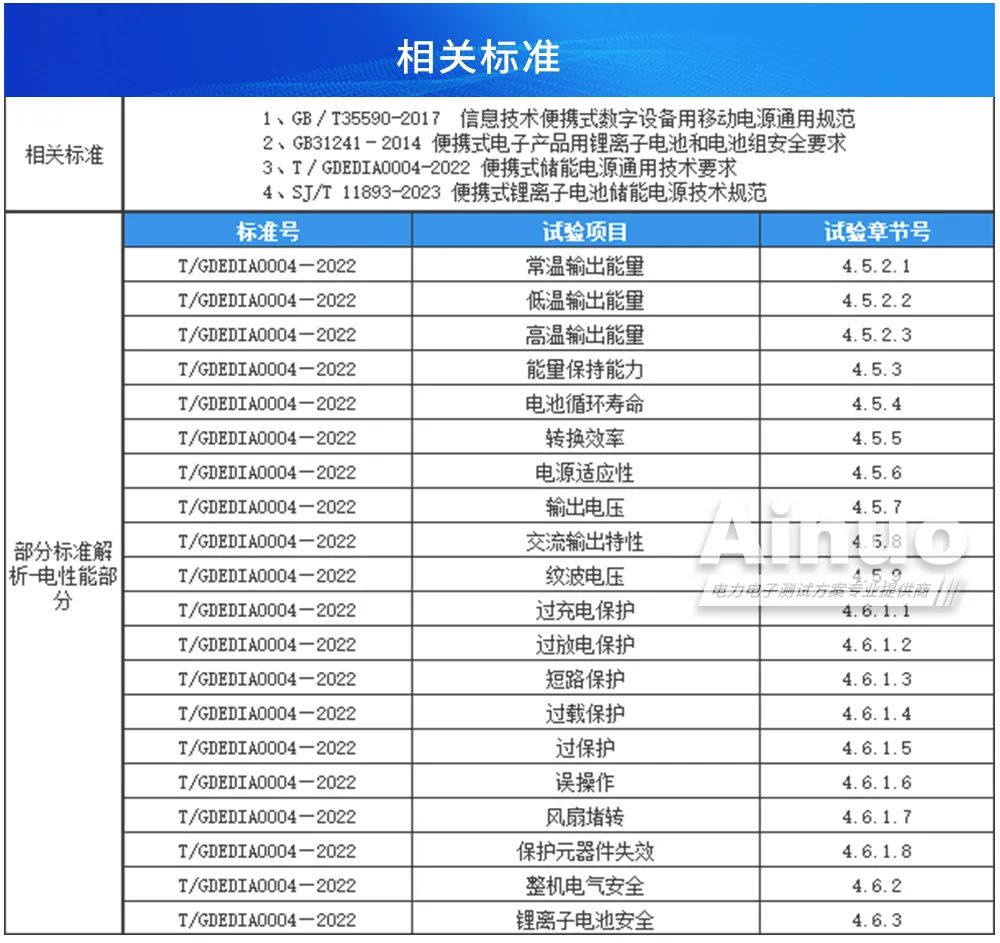

便攜式儲能電源應用于應急照明、救援搶險等場景，電源的續航時間和輸出的電能質量將直接影響后端產品的使用壽命和安全性。因而我國出臺了相關測試標準法規，從電池容量，循環壽命，過充過放倍率等方面進行規范，以確保此類電源的各項性能指標符合質量和安全性要求。

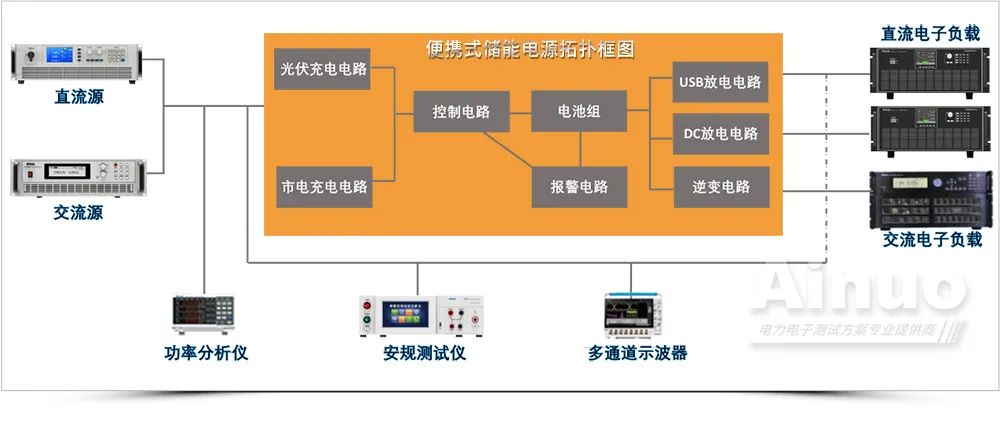

便攜式儲能電源出廠前要進行嚴格測試，需滿足上述標準中的測試要求，包括輸入端測試（源效應）、輸出端測試（載效應）、安全性測試、保護性測試（包括源端和載端），以及其他綜合性測試。實現這些測試要求，需使用交/直流電源、功率分析儀、安規分析儀、直流電子負載等儀器，組建綜合測試系統，測試框架如下：

      如圖所示，可以進行源效應測試（包括交流和直流）、載效應測試（包括交流和直流）、保護性測試、安全性能測試等復合測試項目，可極大提升生產效率、保障產品質量。

行業測試難點及解決方案

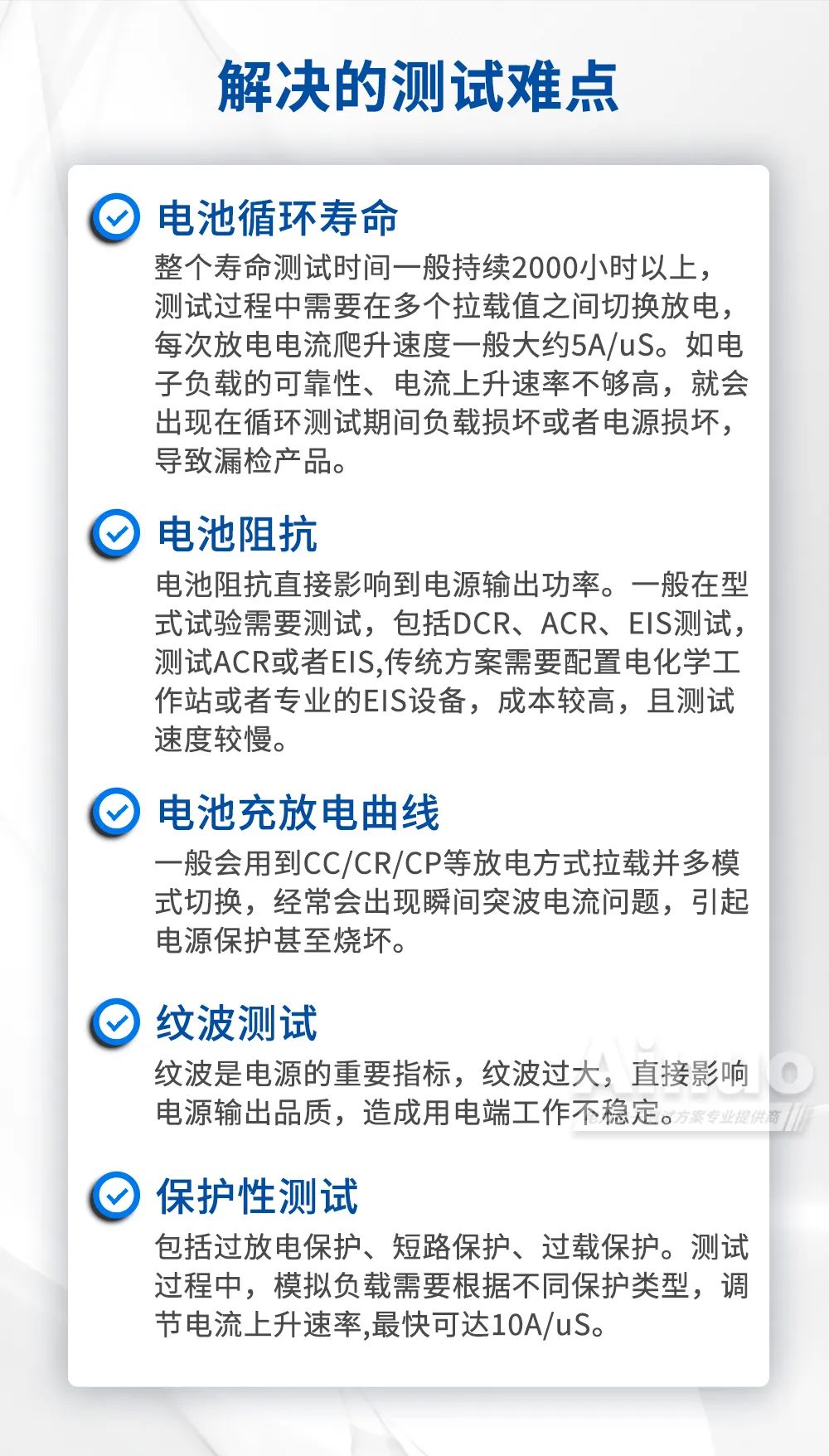

便攜式儲能電源測試，涉及的測試項目較多，其中輸出能力的測試尤為重要，這主要是因?yàn)楸銛y式儲能電源的應用場景都跟其輸出能力有關。因此，電子負載進行測試時需要考慮能夠模擬各種真實工況，具備快速電流快速爬升、低紋波、波形復合能力，同時還要求精度高、體積小、穩定可靠。

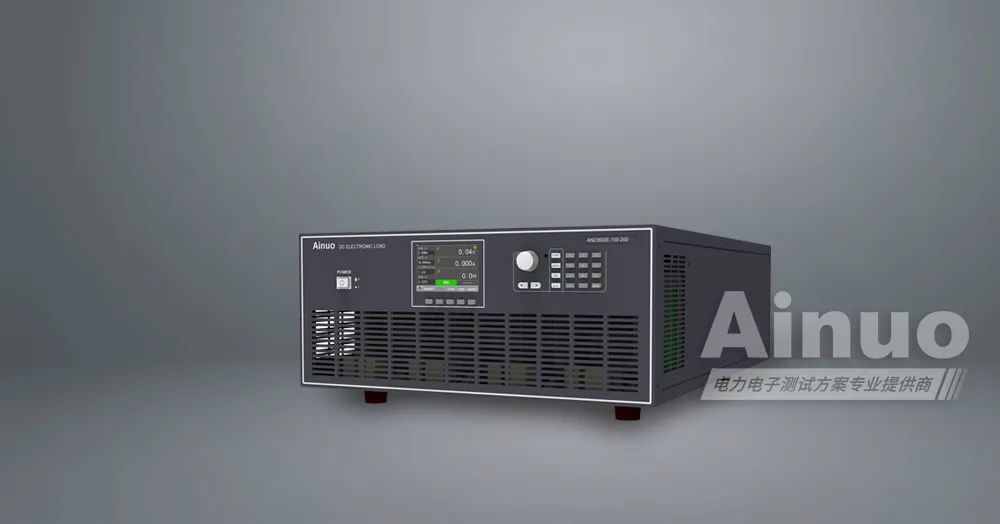

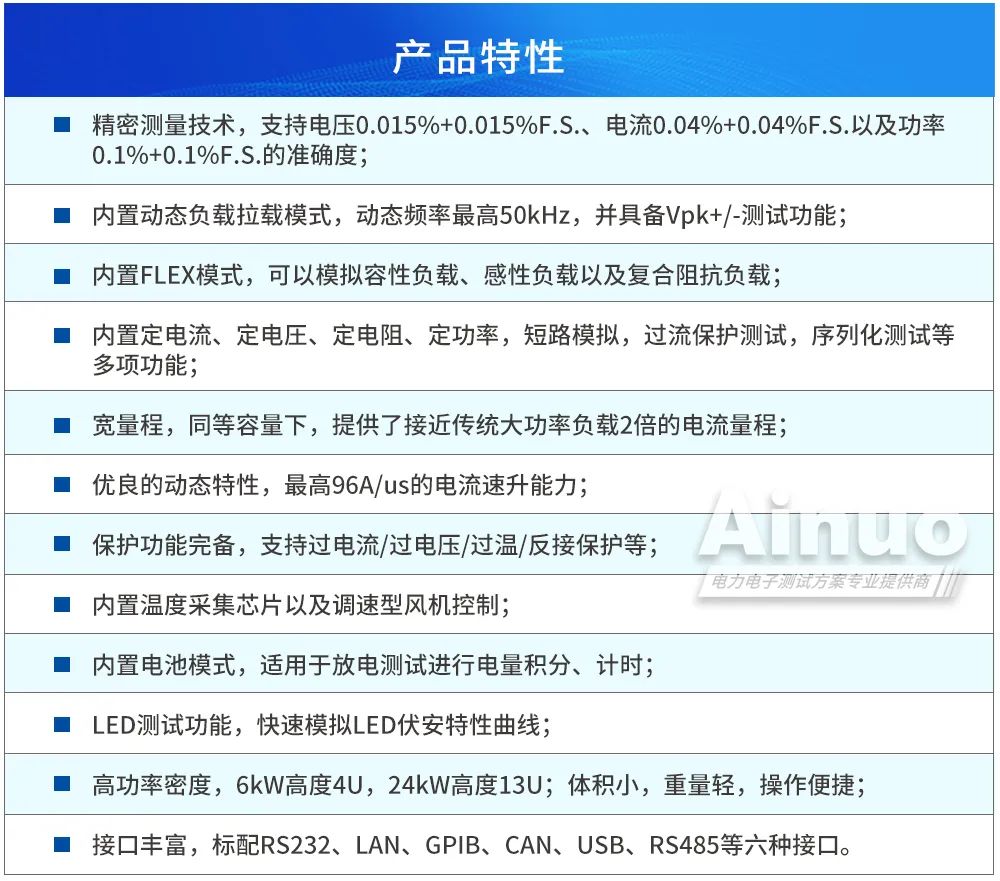

艾諾儀器深耕測試行業多年，深度了解儲能電源在測試過程中的難點，為之專項研發推出了直流電子負載AN23600E系列。該負載具備模擬各種真實工況的能力，具有測試速度快、功率密度大、精度高、適應性強的特點，具體特性如下：

結語

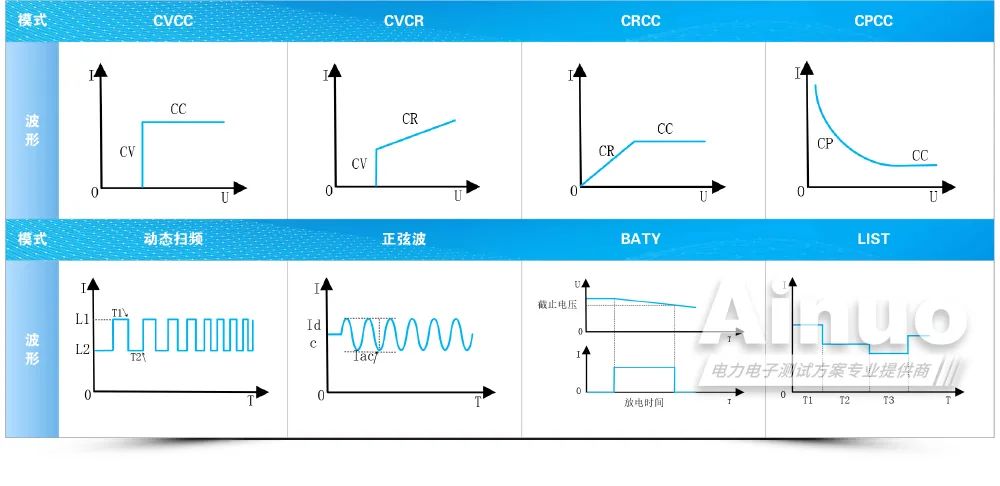

艾諾直流電子負載AN23600E系列采用全新一代數字控制器，設計開發專屬電池放電模式、短路模式、LIST模式、直流內阻模式、交流內阻模式、充電放電復合模式，可滿足便攜式儲能電源的多種測試需求。同時廣泛應用于電網儲能、充電樁、光伏、新能源汽車OBC、伺服/服務器等領域。
