一，市場背景
鋰電池作為新能源方面的優質解決方案，近年來獲得政策、市場的雙重推動發展。我國鋰電池產業從原先消費電子單一領域發展，到現今動力、儲能鋰電池的爆發性增長，已成為全球最大的鋰電池生產國。
市場規模方面，2021年我國鋰電池出貨量324GWh，其中動力鋰電池220GWh;消費電子71.8 GWh;儲能鋰電池32.2GWh。

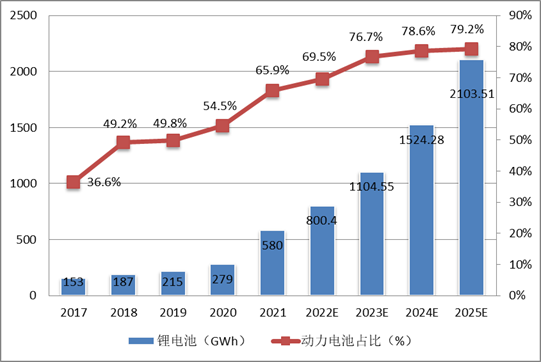

圖表1：全球鋰電池及動力型鋰電池需求量預測(單位：GWh,%)
二，安全要求
隨著市場的快速增長，動力鋰電系統作為電動汽車的動力來源，其安全可靠性已成為公眾關注的焦點。國家陸續推出系列標準及文件，加強對動力鋰電安全規范的要求。在安規要求中動力鋰電絕緣失效的危險度高，一旦發生嚴重內短路，無法阻止控制，將引發自燃等沉重后果。因而電池制造商將絕緣性能測試作為生產質檢過程的重要一環。
三，工藝及測試流程

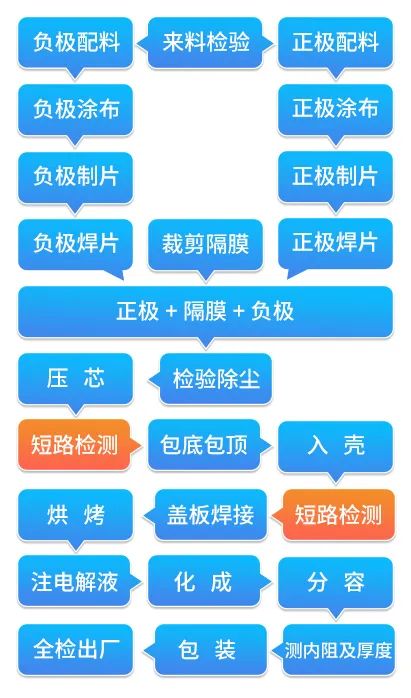

電芯制作是動力電池的生產工藝流程中的核心工段。在此工段卷繞(或疊片)和入殼工序后，均須進行短路檢測。電芯短路檢測包括正負極間、正負極耳與殼體間的絕緣性能測試。
四，測試現狀

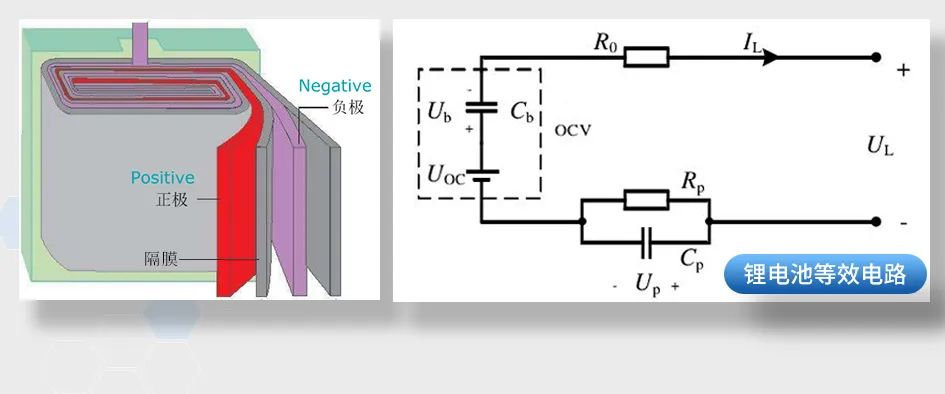

鋰電池電芯在化成分容工段前，電芯靜態容值高達1uF ~ 100uF不等。電芯的電容特性和構造，決定其絕緣性能測試的特殊性。
若采用常規耐壓絕緣測試儀，需要設置60s以上電壓緩升時間，這將嚴重影響產線生產節拍;電壓緩升太短又會因充電電流太大而造成耐壓絕緣測試儀過流保護;更重要的是，電芯隔膜長時間承受過高的電壓應力，會造成隔膜絕緣性能的潛在損傷。
五，艾諾解決方案

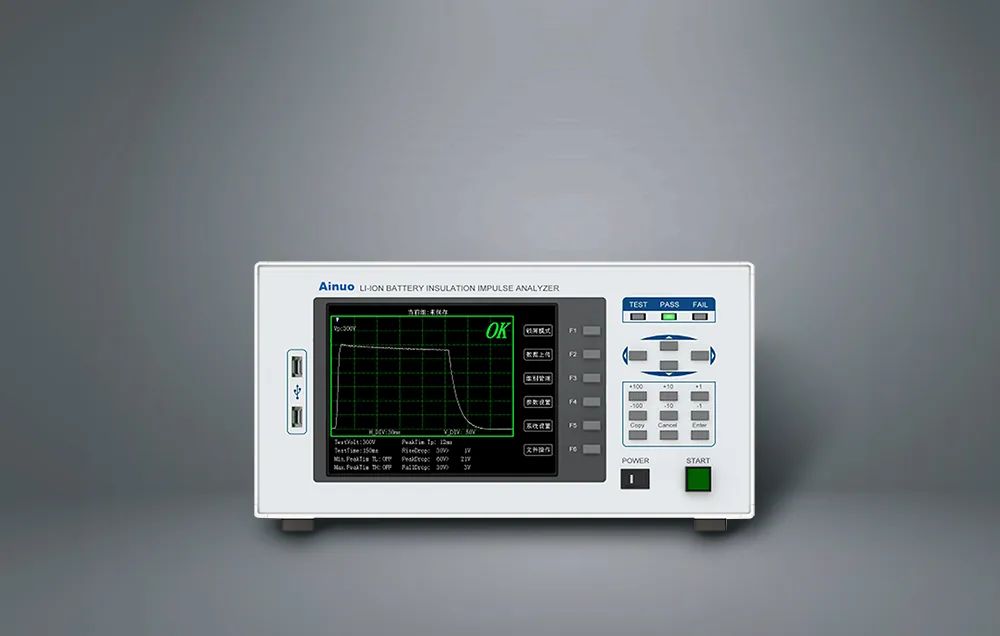

艾諾儀器公司專注于電氣安全性能測試儀的研發生產近30年，早于2011年于國內創新研發，推出鋰電池絕緣脈沖測試儀AN8179系列，專為鋰電池行業安規測試提供解決方案。

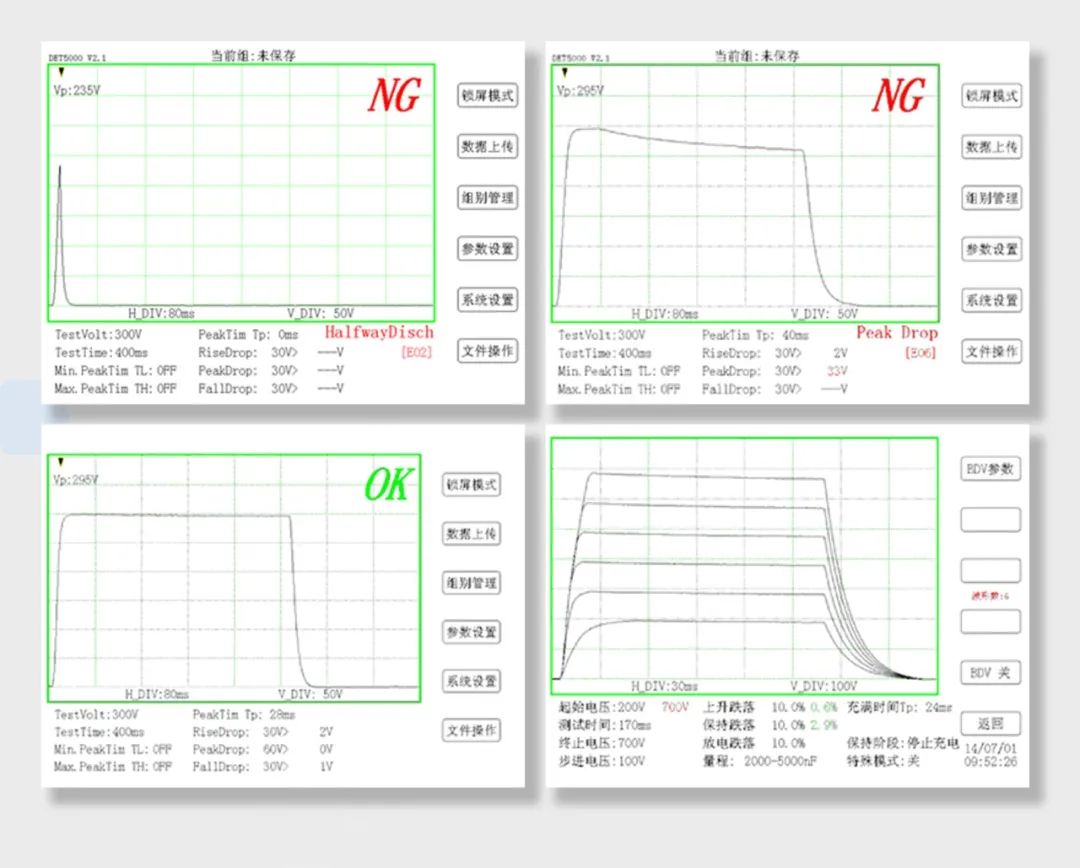

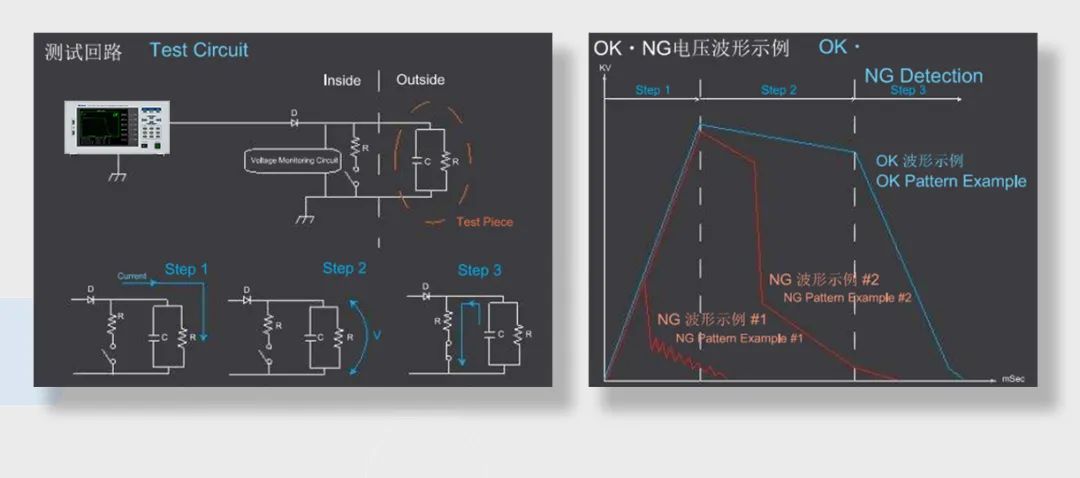

絕緣脈沖測試儀將鋰電池電芯絕緣測試分為“充電、保持、放電”三個過程，根據電芯靜態電容容值不同，測試儀可以在10ms～3000ms內完成絕緣特性檢測。測試儀采用高速采樣和軟件算法技術，對電芯兩端電壓波形進行實時監測，當出現開路、短路或電壓跌落時，最快可于50us內對電芯電壓異常跌落做出識別響應。從而實現了安全、高效的鋰電池電芯絕緣檢測。
測試儀能有效檢測出因隔膜穿孔、毛刺和金屬雜質等因素造成的鋰電池內部短路，或絕緣性能下降等安全隱患，避免電芯殘次品流轉至后端工序，降低鋰電池使用中性能下降風險。

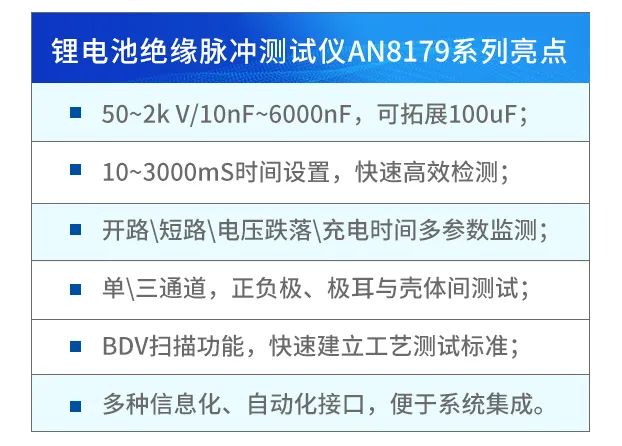

產品特點
