行業背景
受益于全球新能源市場的發展，近年來動力電池市場大幅增長，裝機量從2017年的64.3GWh增至2021年的293.7GWh，年復合增長率達46.2%。而作為全球第一序列的中國動力電池行業，年出貨量已增至全球占比的61%。隨著市場需求倍增，國家陸續出臺了相應政策法規，引導動力電池行業采用先進技術、加強安全規范、提高產品質量。因而對于廠商來說，提高產線效率的同時，保證動力電池生產質量和使用安全勢在必行。

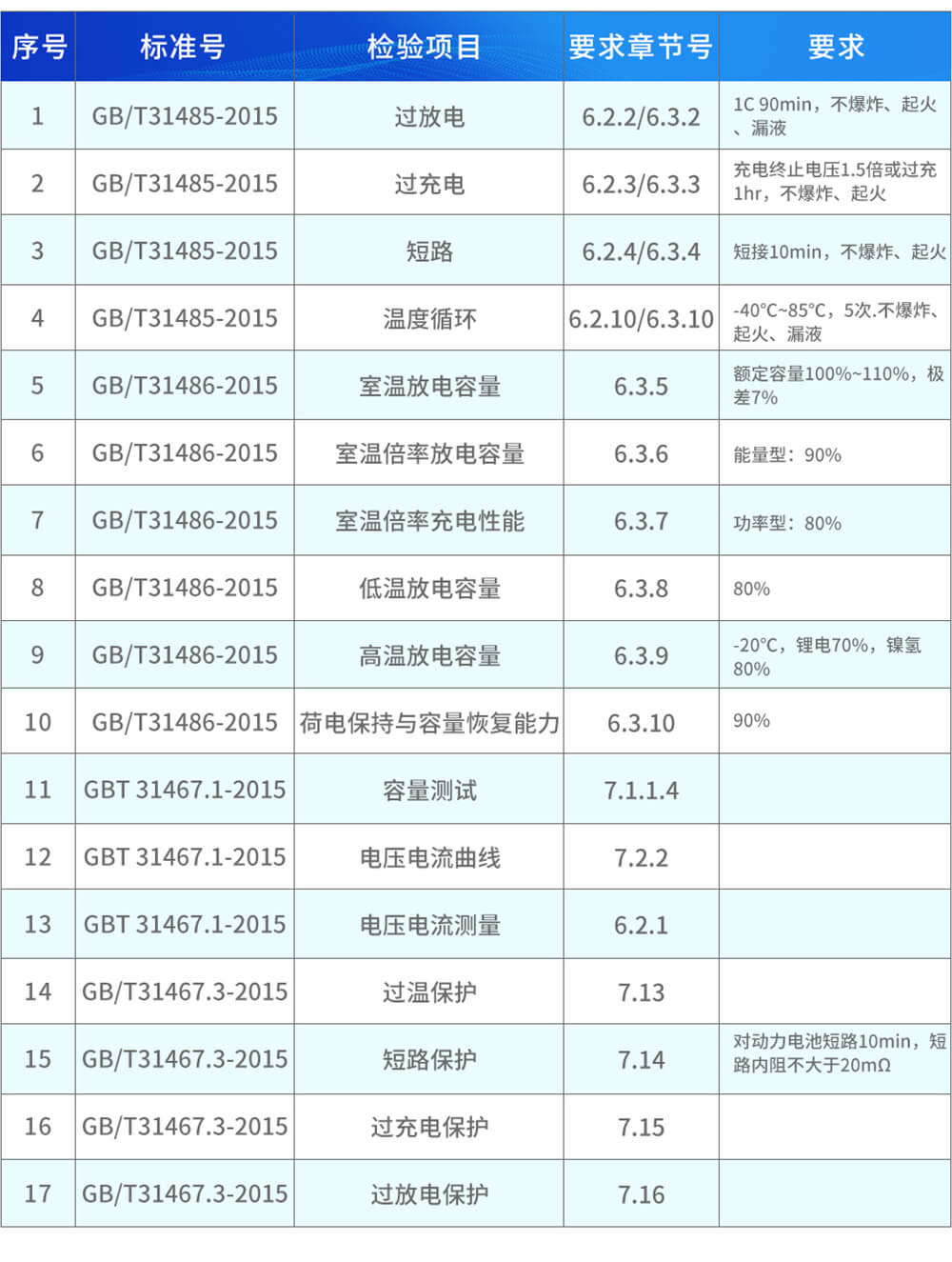

標準解讀
根據國家對動力電池相關標準規范，分析提煉對電氣安全性能的相關要求，進行部分解讀：
電氣性能測試需求
靜態測試
動力電池放電測試，關心電池的容量、放電時間、截止電壓，過放保護；
放電曲線分析等。
瞬態測試
模擬電池工作中，后級真實部件啟動、堵轉、正常運行、休息的過程；
模擬電池工作中，某一觸發時段電壓電流波形監測。

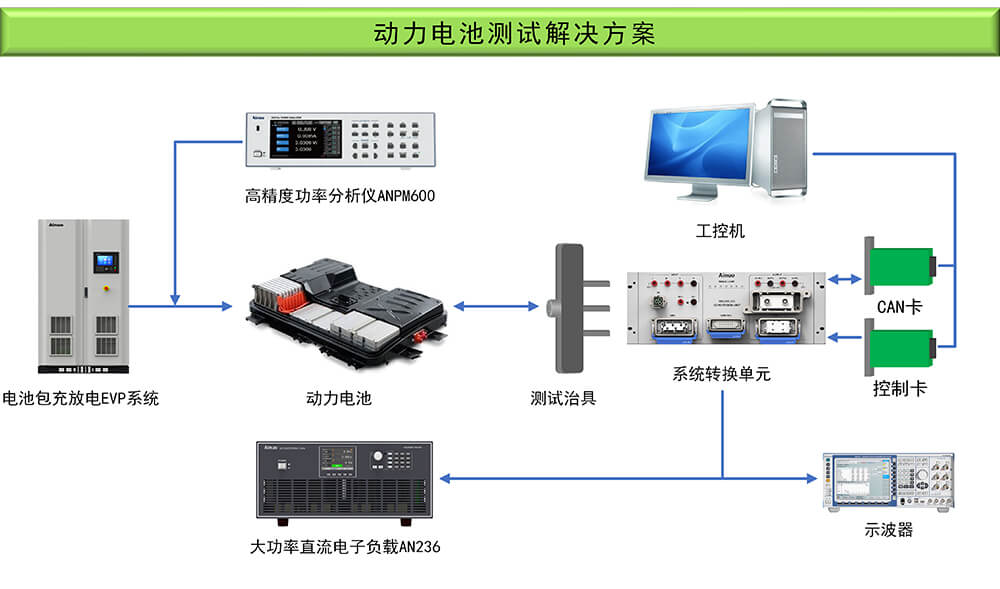

動力電池測試解決方案

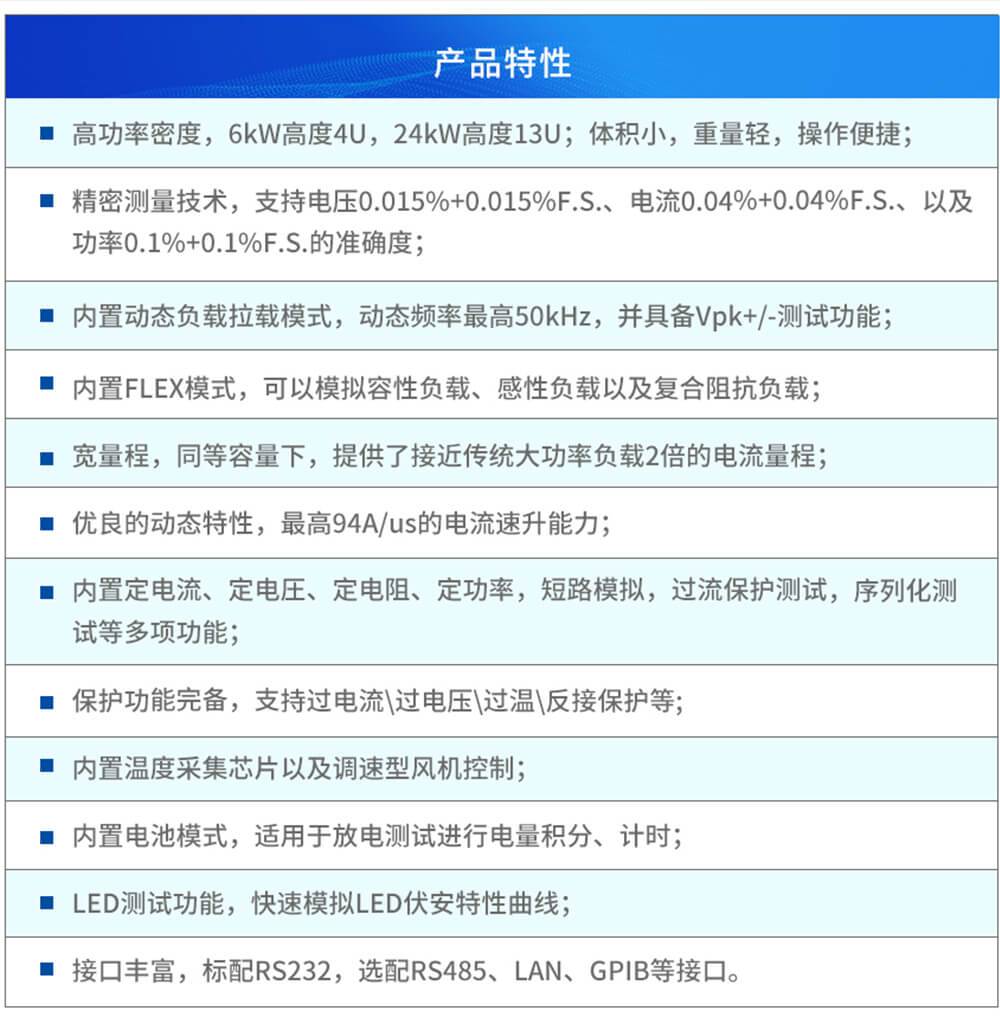

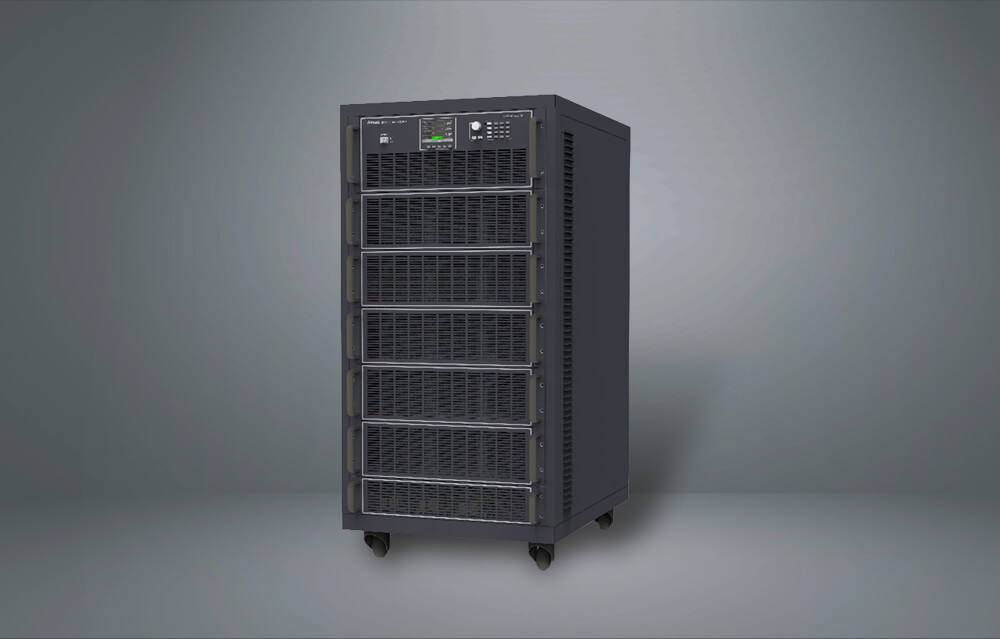

動力電池電性能測試，對電子負載的動態性、快速性、可靠性提出了極高要求。艾諾儀器直流電子負載AN23600E系列功能豐富、功率密度大、精度高、負載適應性強。

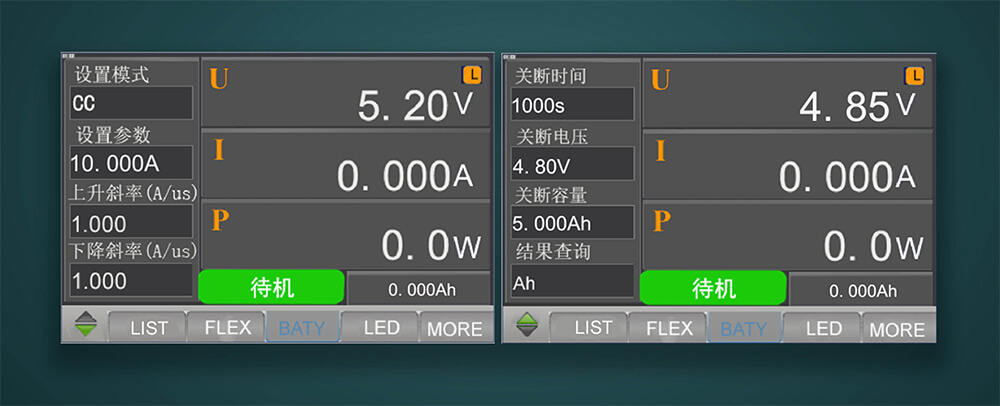

動力電池靜態測試-電池模式（BATY）
艾諾直流電子負載AN23600E，設有專屬電池模式，可滿足動力電池靜態測試需求。
首先可設置定電流、定電阻、定功率三種區別模式進行電池容量測試。在電池測試模式下可編程設置關斷時間、關斷電壓、關斷電容量作為中斷電池測試的條件，三個參數彼此獨立，滿足其一，系統將中斷拉載，并顯示關斷時條件。其中關斷電容量可設置為0（Ah/Wh），則負載將只以關斷時間、關斷電壓作為判斷條件。測試過程中，可觀測電池的電壓、放電電流，負載功率、電池已放電容量、電池放電時間。

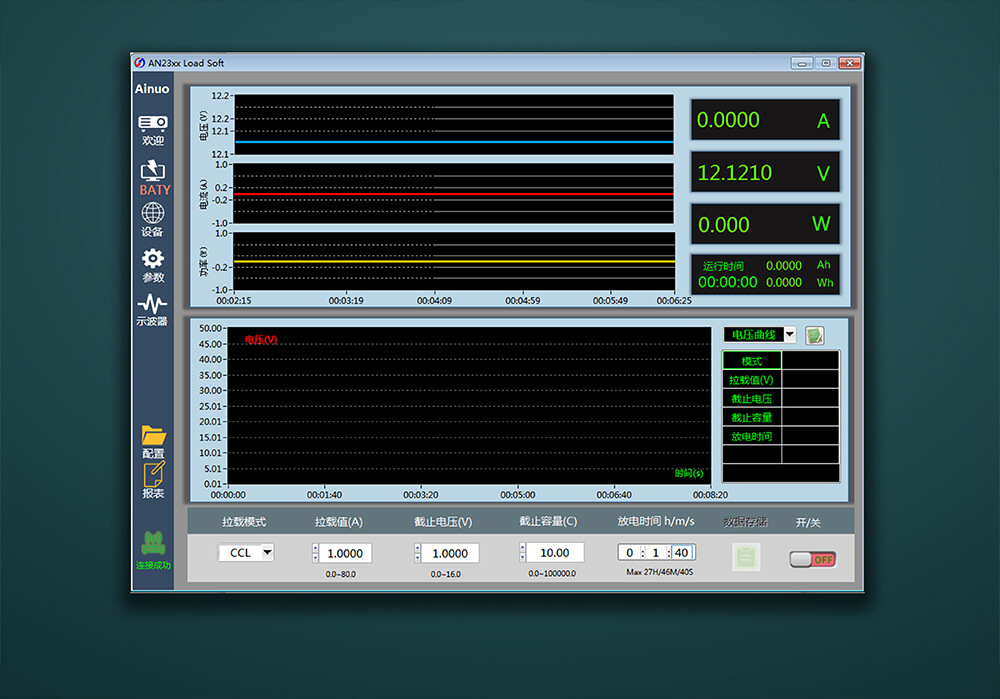

同時，AN23600E系列電子負載配有專業的上位機軟件，可以實時顯示放電過程曲線。

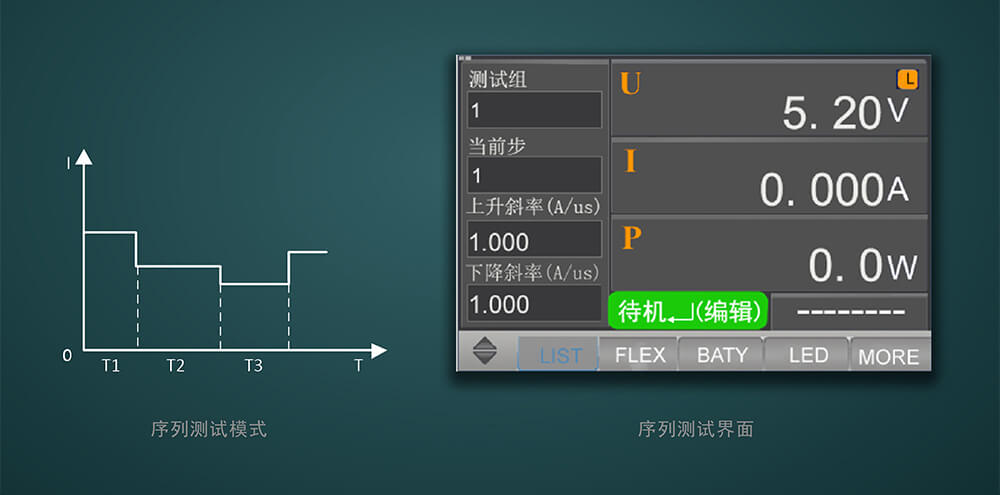

動力電池瞬態測試-序列模式（LIST）
動力電池工作中，后級真實部件啟動、堵轉、正常運行、休息等過程交替進行，對其進行極限考驗。直流電子負載AN23600E的LIST功能，能有效模擬出各種工作過程。序列測試(LIST功能)，最多可編輯8組數據，每組可編輯200步，每步可編輯0-100s范圍的執行時間。

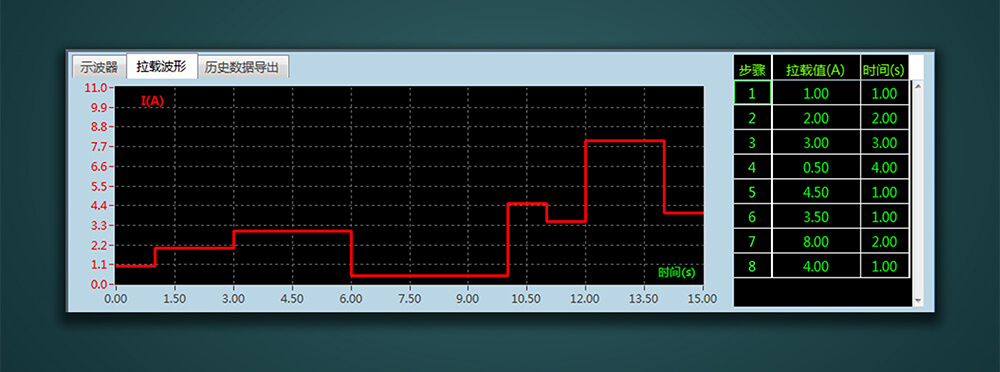

同時，也可以通過上位機軟件編輯LIST參數合顯示波形。

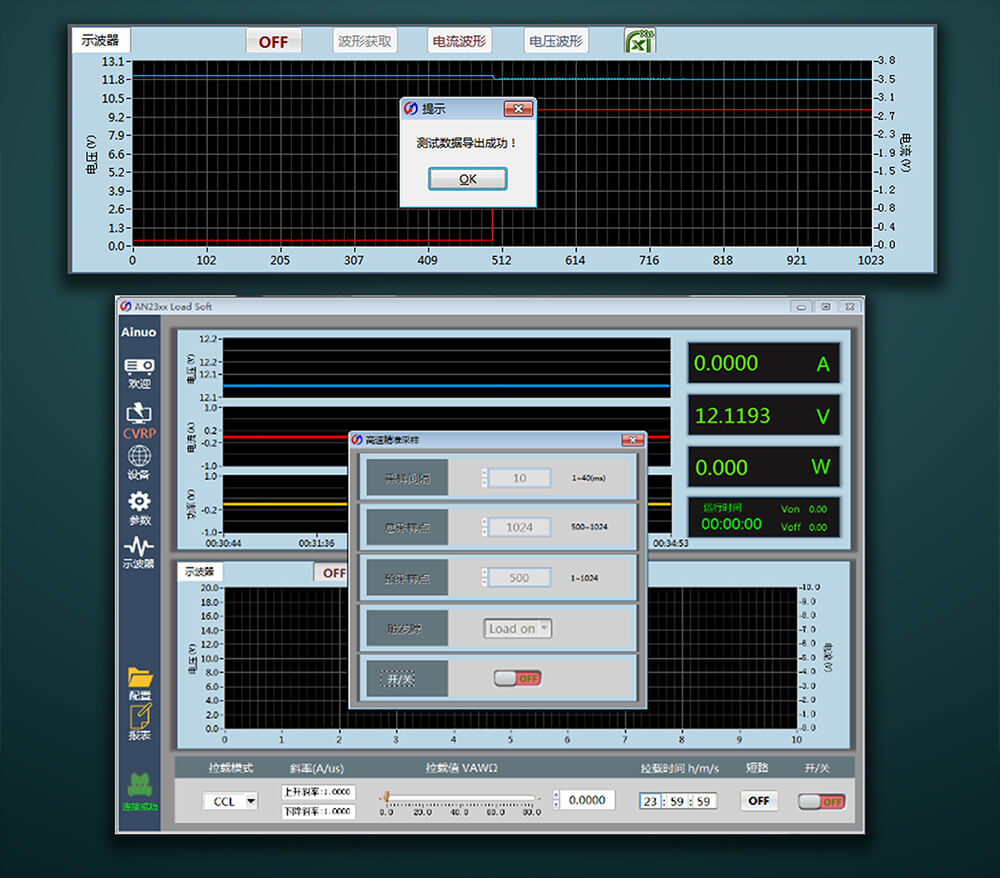

此外電池調試驗證中，需要某一觸發時段電壓電流波形數據，用戶可以使用電子負載AN23600E的數據采集功能，配合觸發源啟動抓取瞬間電壓、電流的數據，使用上位機軟件將數據點繪制成波形呈現，并導出測試excel數據。
采樣時間：1-40微秒；解析度：1微秒
采樣點數：1~1024（總采樣點數）
觸發源：Load on/Load off/TTL/BUS/Manual
