背景

       其技術方案及可靠性直接影響著充電樁系統的整體性能。隨著整體市場應用的規模增長，國家及相關部門對其性能及安全性要求日益提升。 據統計，2022年上半年新增建設充換電設施130萬臺，同比增長3.8倍。預計至2025年充電樁市場規模將達2045億元。

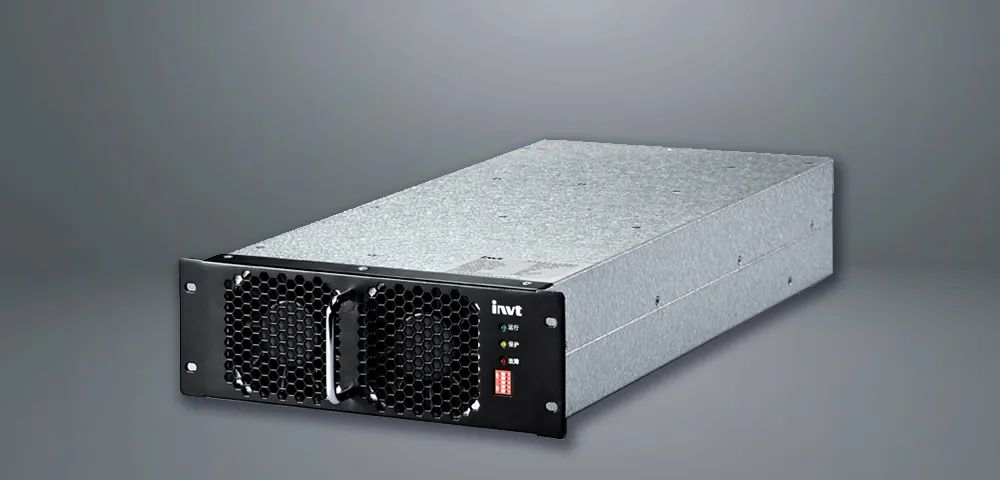

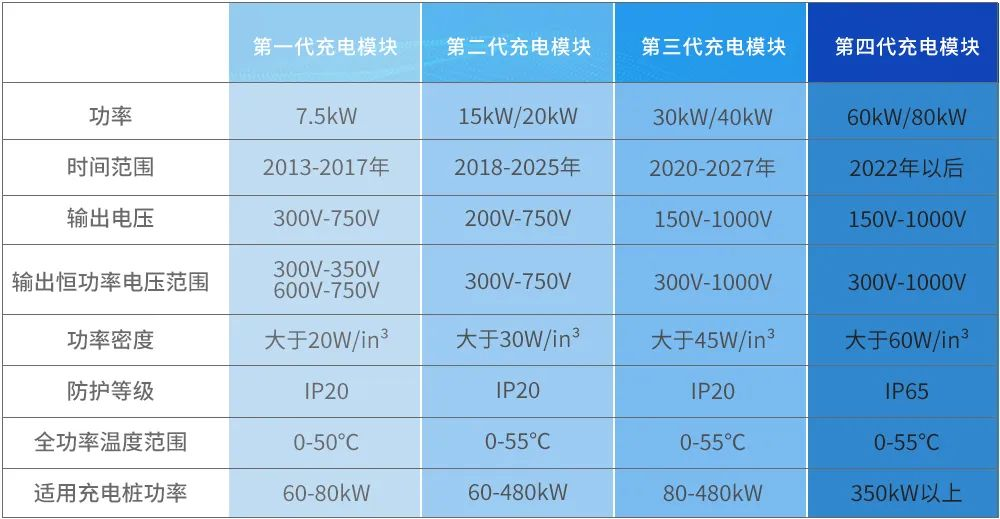

       充電模塊作為充電樁系統核心部件，占整機成本的一半以上。隨著電動汽車電池容量的提升，充電倍率的提升，充電模塊市場由20kW主導向30kW、40kW、60kW的多元化規格發展，其技術方案、性能及可靠性直接影響著充電樁系統的整體性能。隨著整體市場應用的規模增長，國家及相關部門對其性能及安全性要求日益提升。

       測試需求

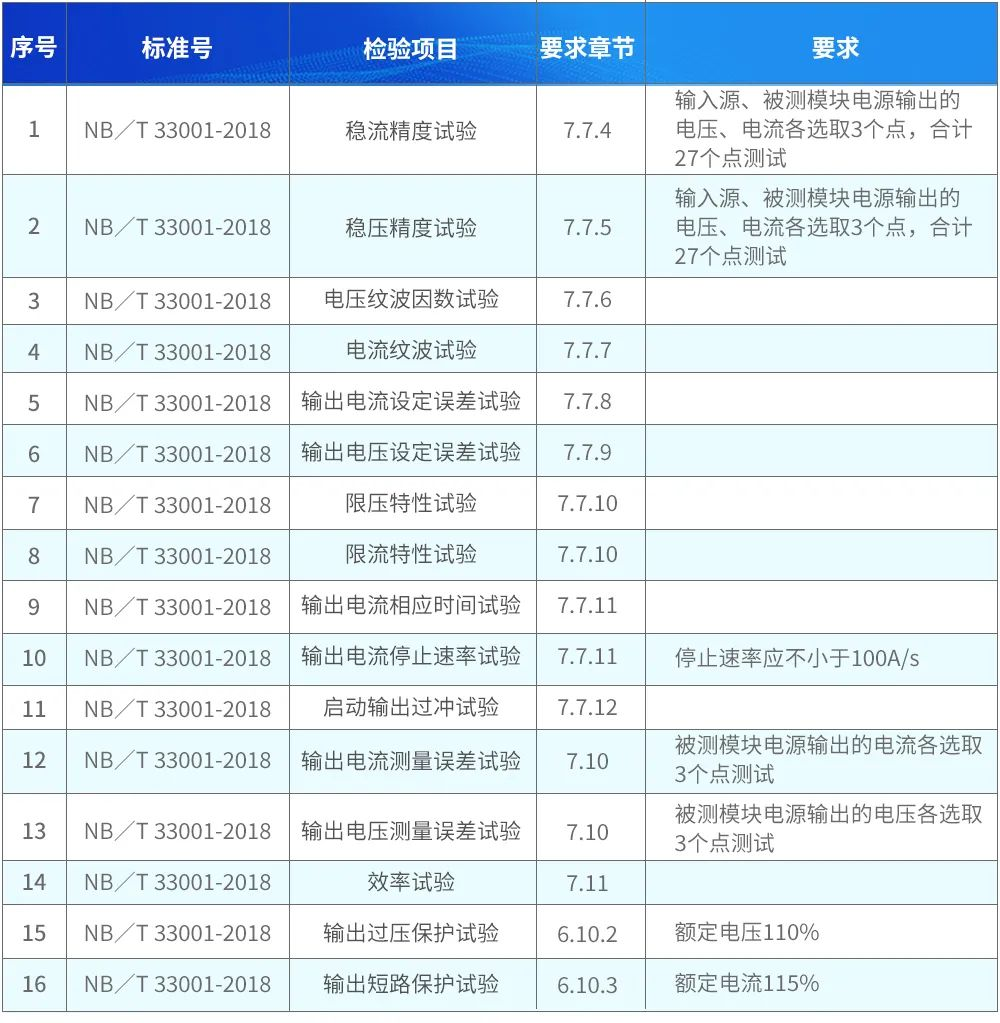

       各制造商響應市場和規范標準要求，提高充電模塊的性能檢測水平是大趨所勢。現重點圍繞NB/T 33001-2018《電動汽車非車載傳導式充電機技術條件》標準進行解讀，分析充電樁充電模塊電氣性能測試需求。

       此標準中明確提出穩流精度測試、穩壓精度測試、過壓保護測試、短路保護測試，而其他標準中有對輸出外特性和輸出功率降額曲線進行測試的要求。此外CV充電是充電模塊的重要功能，在實際充電模塊測試中，需要多點測試電壓電流穩定度。

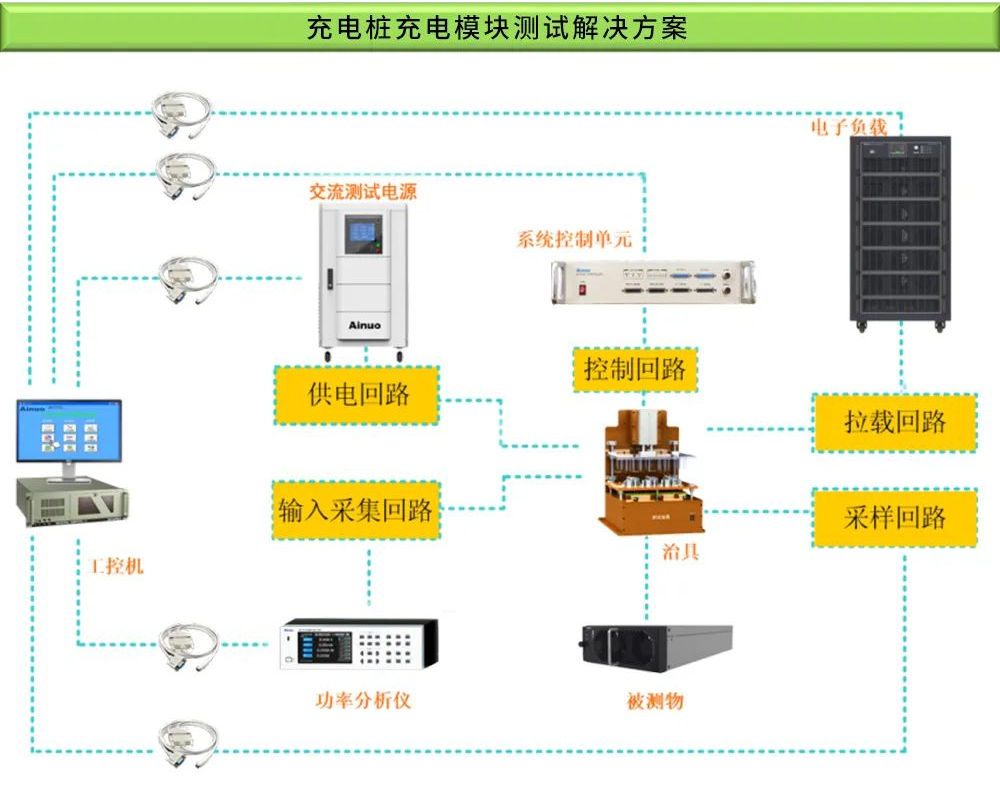

       解決方案

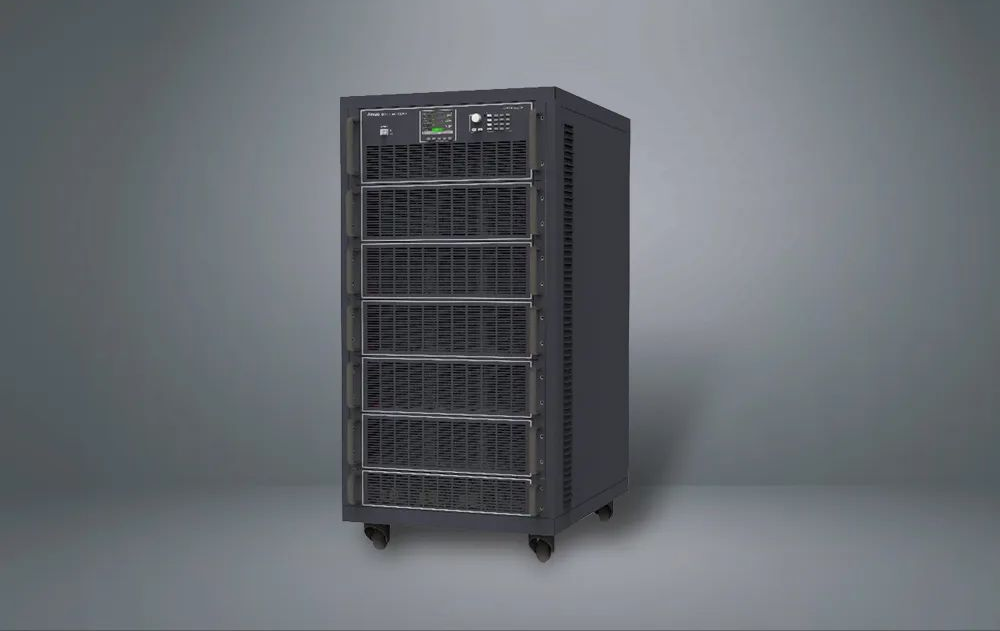

       充電模塊電氣性能測試，對電子負載的動態性、快速性、可靠性提出了極高要求。艾諾儀器深耕測試行業多年，了解充電模塊測試中的痛點，為之專項研發推出直流電子負載AN23600E系列針對性推出兩大模式:CV模式和CRD模式，解決行業難點，功能豐富、功率密度大、精度高、負載適應性強。

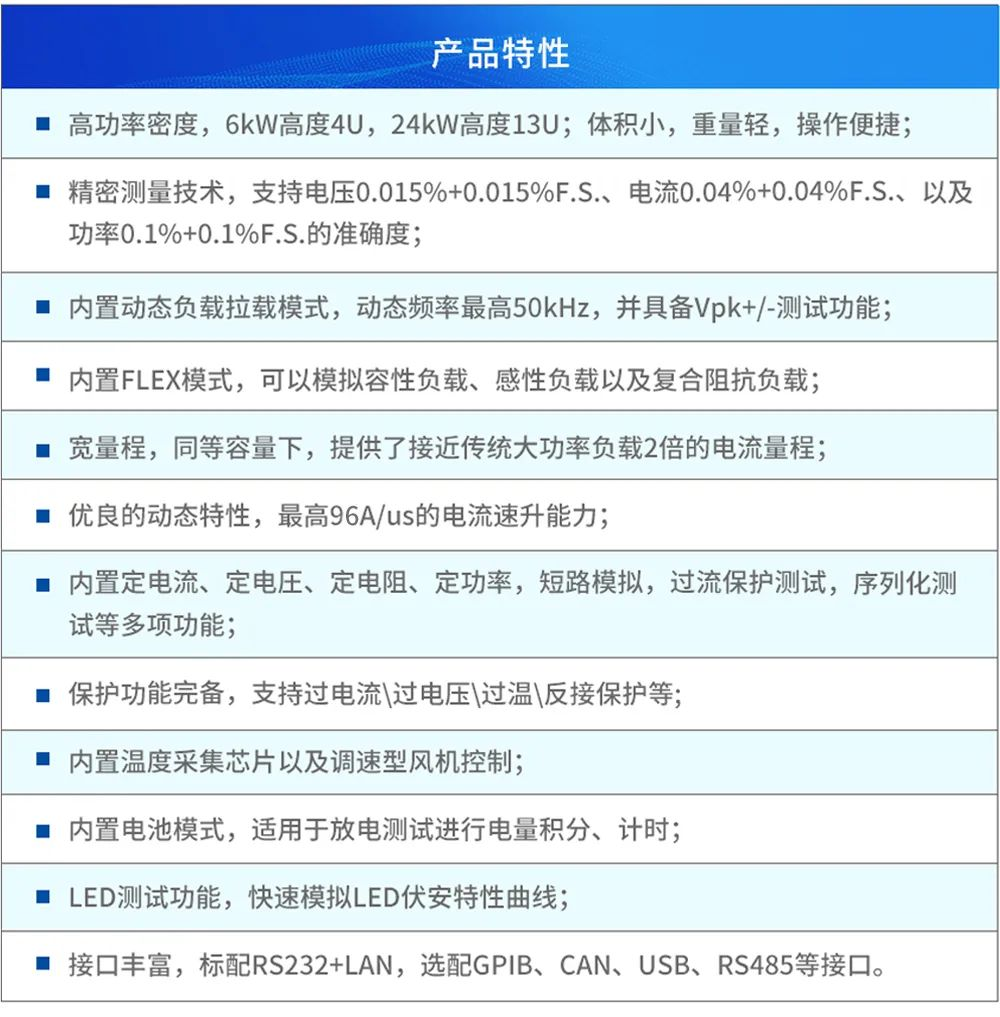

       產品特性

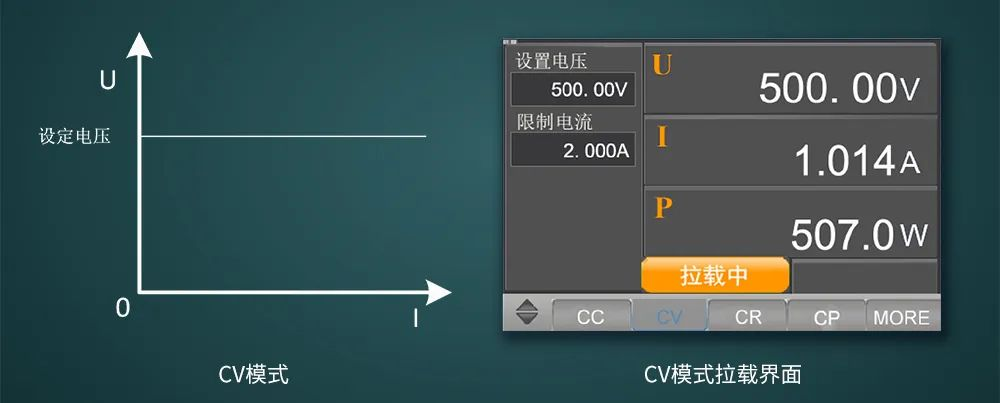

       恒壓拉載模式（CV）：
       不同品牌充電模塊可能要求不同電壓響應速度，當負載與電源響應速度不匹配時會引起波形抖動，影響測量精度，甚至導致波形震蕩。AN23600E系列負載可通過界面菜單或上位機軟件設置快、中、慢三種電壓響應速度，能夠匹配各種特性電源。
       定電壓操作模式下，電子負載消耗足夠大的電流使電壓保持在一定值上。如果待測源的電壓小于設置電壓或者最大輸出電流大于負載所能吸收的最大電流，負載可能不會將電壓保持在恒定值上。
       負載支持在線修改設置電壓，操作方式如下圖：

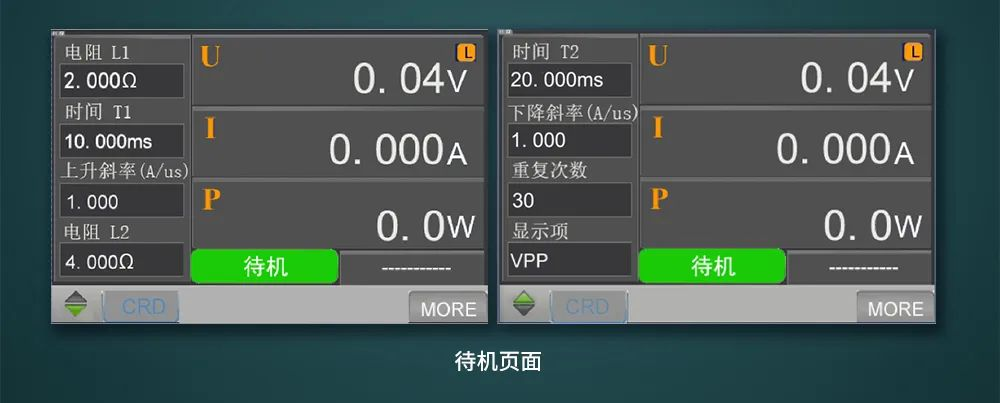

       動態電阻拉載模式（CRD）

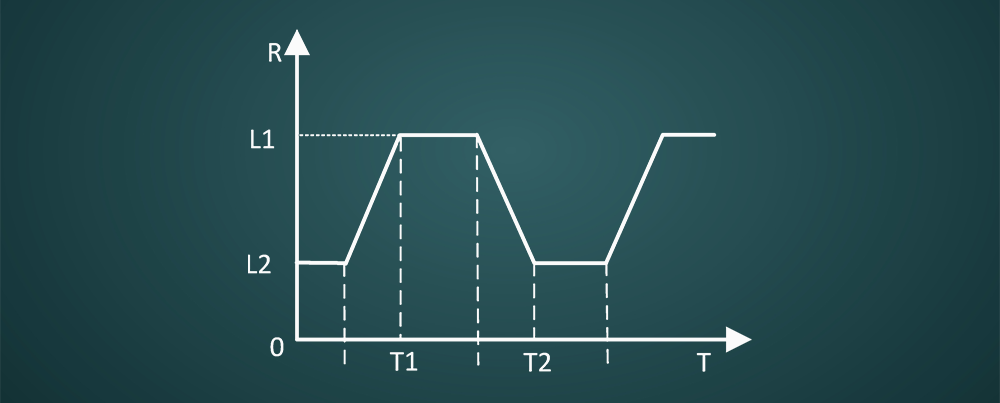

       CRD模式下，不管輸入電壓如何變化，負載會根據設置電阻值及動態時序進行動態電阻拉載。

      按F5調整選項，當選項CRD出現時，按下對應選項按鈕，進入CRD界面。此時光標位于設置電阻L1處。此時可以按面板上的數字鍵輸入電阻L1（如果超過電阻上限則默認為輸入電阻上限的值）。
