行業背景

繼電器作為實現“通斷”控制的核心電子器件，對電路起著控制、轉換、保護作用，被廣泛應用于電氣電子行業。近幾年隨著新能源、5G通信等行業的快速發展，繼電器市場進入快車道。2022年繼電器市場規模達723億元，出貨95億只；預計2025市場規模超千億。

      應用需求

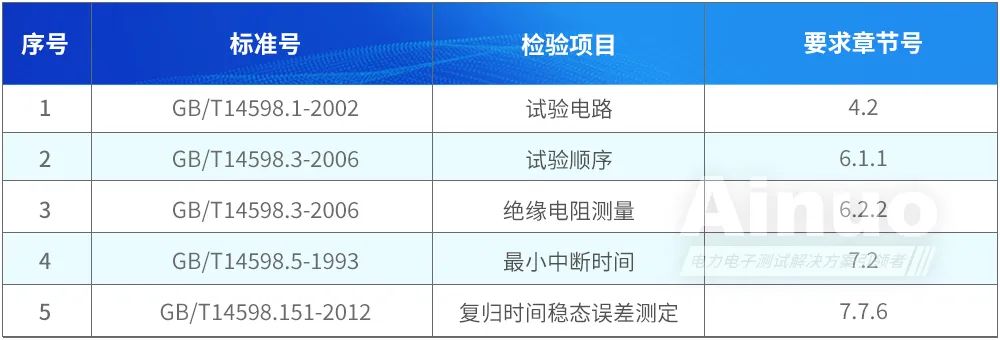

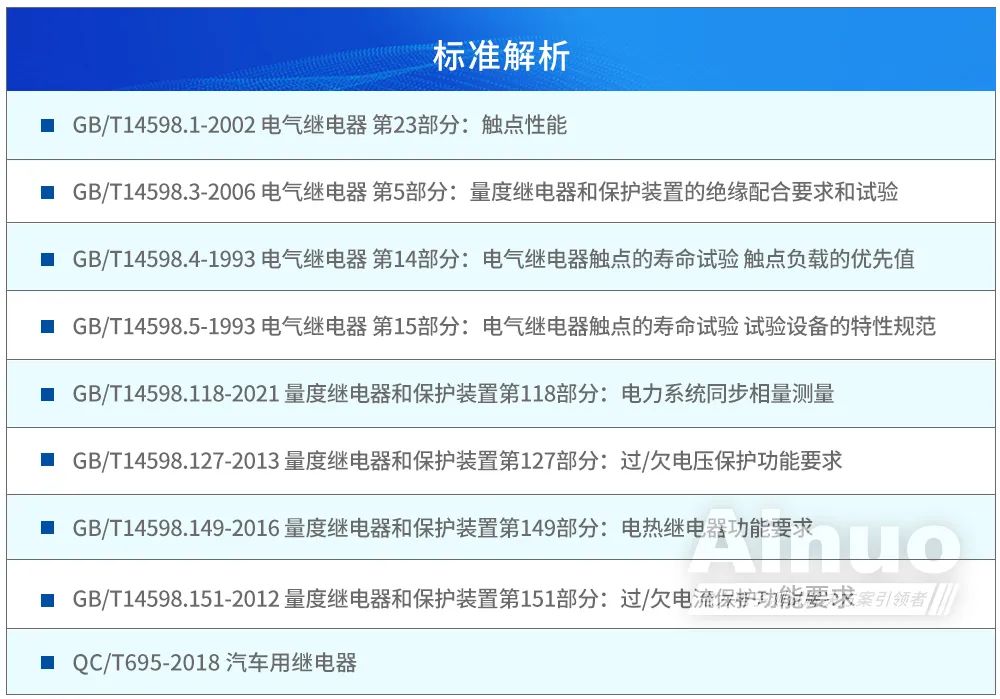

隨著工控關鍵部件的繼電器市場規模不斷擴大，國家出臺一系列相關規范準則，分別從產品的功能、壽命、安全、等方面進行要求。廠商在繼電器的開發和使用過程中，均需遵守相關的規范準則。

在日益激烈的市場競爭環境下，繼電器廠商為提升生產效率，保證產品質量，完善的繼電器測試方案尤為重要。

繼電器測試包括老化、保護、安全性能等測試，測試時均須應用直流電源、電子負載等設備。而大規模量產型廠商在生產上會采用多繼電器同時測試的高效率模式。

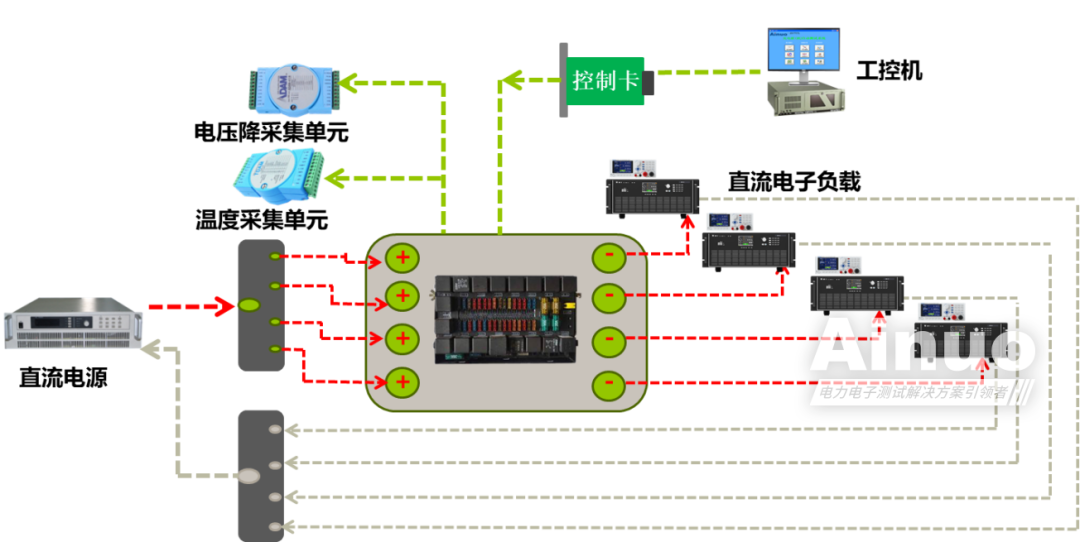

圖：多通道繼電器測試模式示意圖

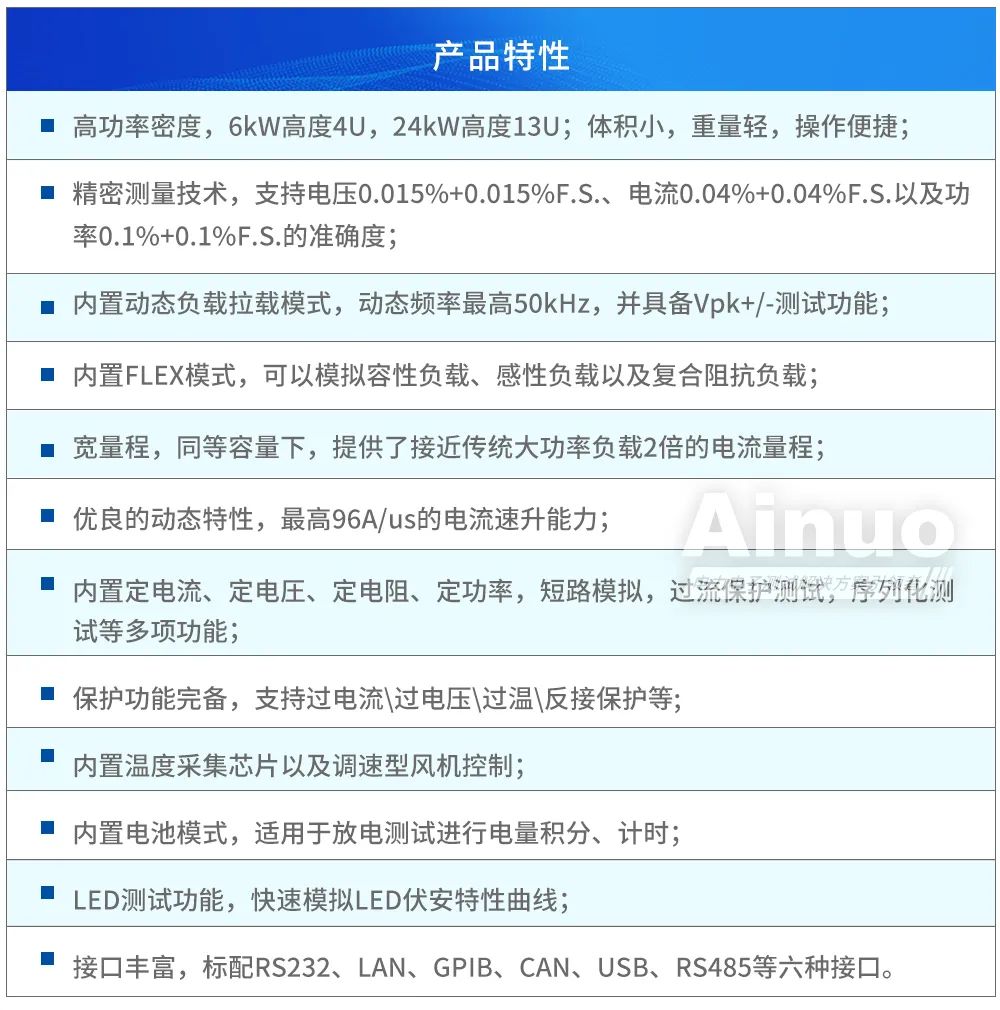

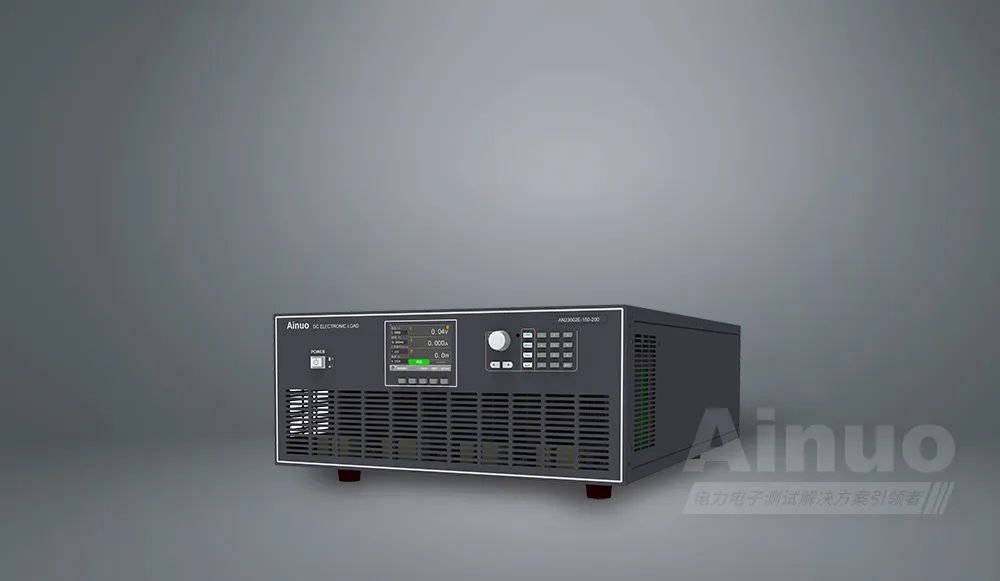

面對復雜的多繼電器同時測試模式，艾諾儀器推出專用大功率直流電子負載AN23600E系列。該系列產品針對繼電器的老化、壽命等測試，具有功能豐富、功率密度大、精度高、適應性強的特點，通過高新技術應用，在保障產品品質的同時，大幅提升繼電器的測試效率。

       測試難點及解決方案

      艾諾儀器深耕行業多年，深知繼電器的測試難點，面對復雜的測試要求，保障繼電器開關壽命是其核心指標。型式試驗和例行試驗進行重點測試的測試模型簡化如下：

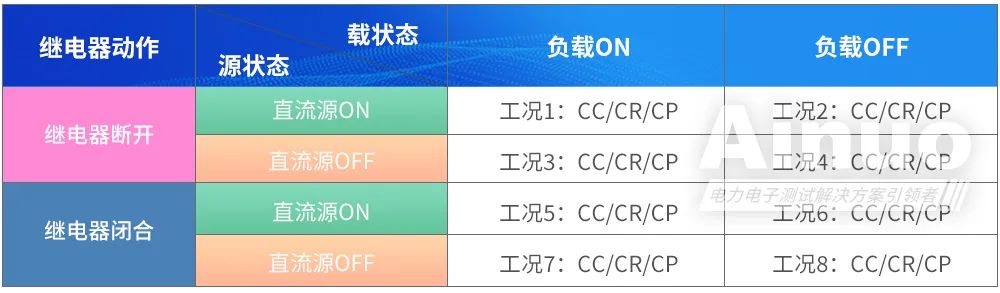

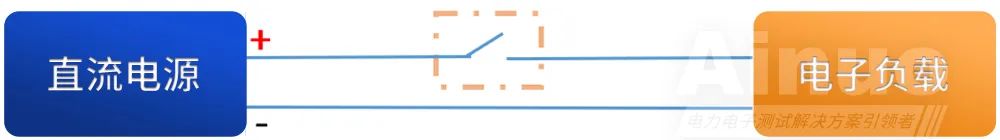

將直流源、繼電器、電子負載三部分構成測試回路，進行開關壽命、帶載能力測試，共組合出8種測試工況，負載帶載模式分別為CC/CR/CP三種模式，測試狀態表如下圖所示：

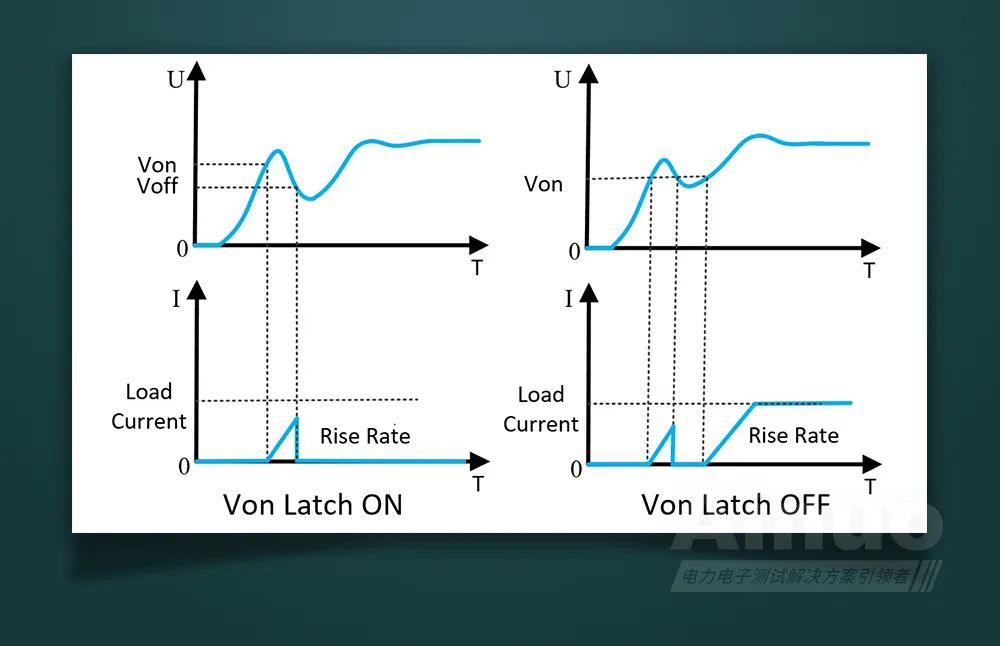

如上所述，其中工況5為測試最嚴苛工況。繼電器閉合瞬間，經常會出現CR/CP帶載模式時炸機，從而損壞電子負載或者電源。為了適應這類使用工況，艾諾電子負載設計了Von Latch功能，設置拉載門檻電壓，當電壓高于Von值后，負載開始起載，使繼電器幾百萬次開合試驗都正常使用。

面對行業難題，艾諾公司發揮技術優勢，電子負載PID控制算法快到2uS周期，串級環路控制技術實現了自控原理中穩準快的特點，有效解決行業難點，并在眾多客戶的生產測試中獲得好評。
