一，行業背景

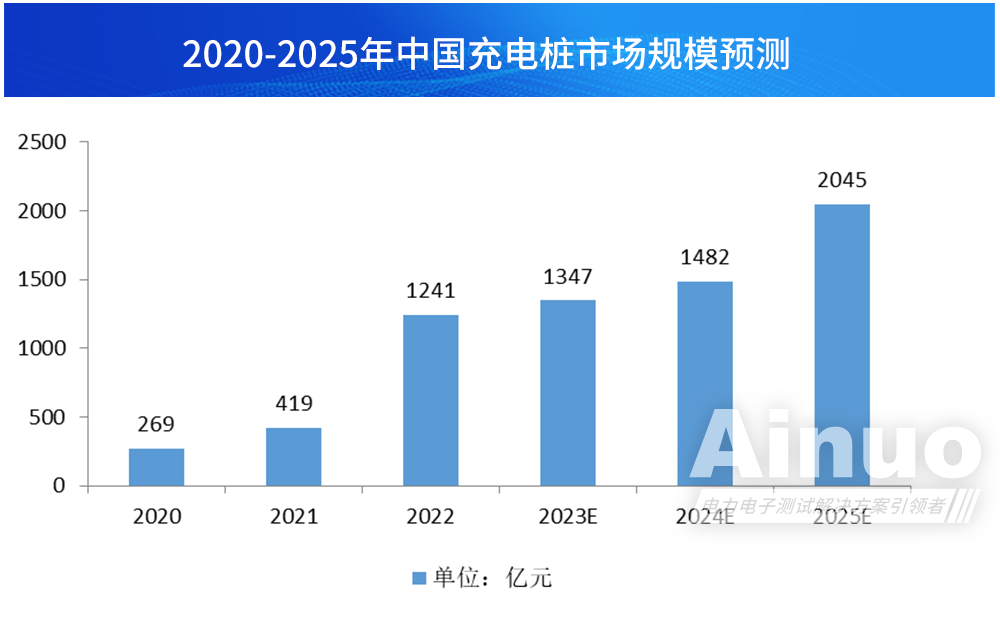

　　隨著新能源電動汽車滲透率不斷提升，充電樁建設迎來快速增長期。2022年，我國充電樁增量為259萬臺，增量車樁比為2.7:1，其中隨車配建私人樁同比上升225%，公共充電樁增量上漲91%，預計至2025年充電樁市場規模達2045億元。

　　市場繁盛的背后暴露了問題，我國增量公共車樁比約為7:1，較工信部等八部委所發布的公共車樁比1:1的要求，差距甚遠。結合長續航快補能所促發的高價值直流快充樁需求，國內充電樁行業迎來巨大提升機遇。

　　二，行業需求

　　隨著充電樁的發展趨勢，國家為加強安全規范、提高產品質量，陸續推出系列標準和規定。2020年國家市場監管總局發布了強檢公告(2020年第42號)，規定電動汽車充電樁于2023年1月1日起實行強制檢定。廠商在充電樁的開發生產過程中，均需遵循規范標準進行功能和性能的嚴格測試。

　　1，相關標準

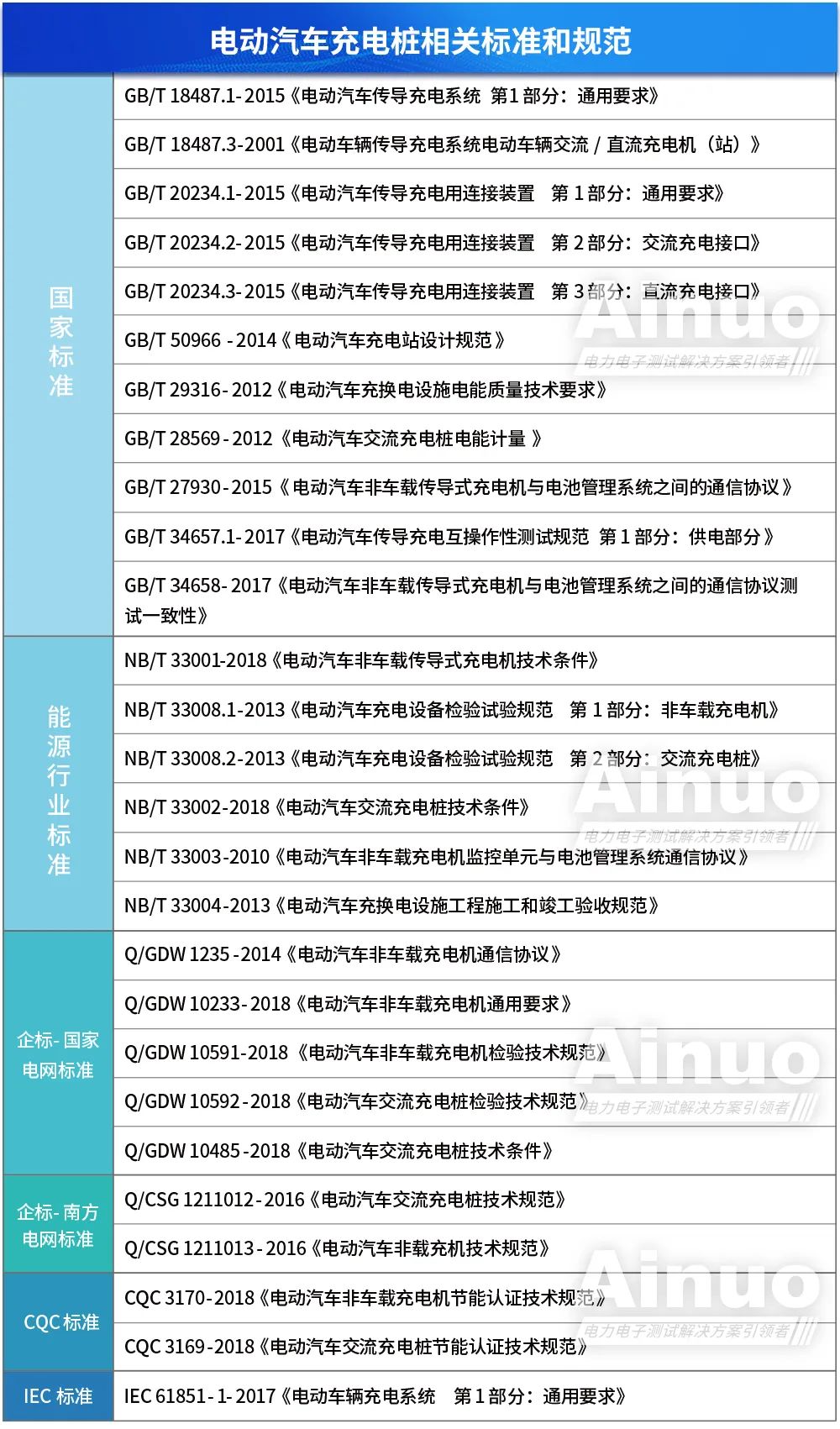

　　充電樁標準主要分為五種：國家標準、能源局標準、國網及南網標準、國外標準。

　　國家標準：主要分為通用要求、交流與直流、充電機與BMS通信，三個方面;

　　能源局標準：主要規定了充電功能、安全防護等檢測方法與要求，是充電樁運營必須過檢的標準;

　　國網和南網標準：注重充電樁輸入端的電網諧波，輸出端電流均流性，及直流樁CAN通訊兼容性。其為電網公司招標時的硬性驗收標準。

　　國外標準：主要有IEC標準、EN標準、SAE標準、UL標準。

　　2，測試需求及難點

　　各廠商響應市場和規范標準要求，提高電動汽車充電樁性能測試水平是大勢所趨?，F(xiàn)重點對NB/T 33001-2018《電動汽車非車載傳導式充電機技術條件》標準進行解讀，分析充電樁電氣性能測試需求。

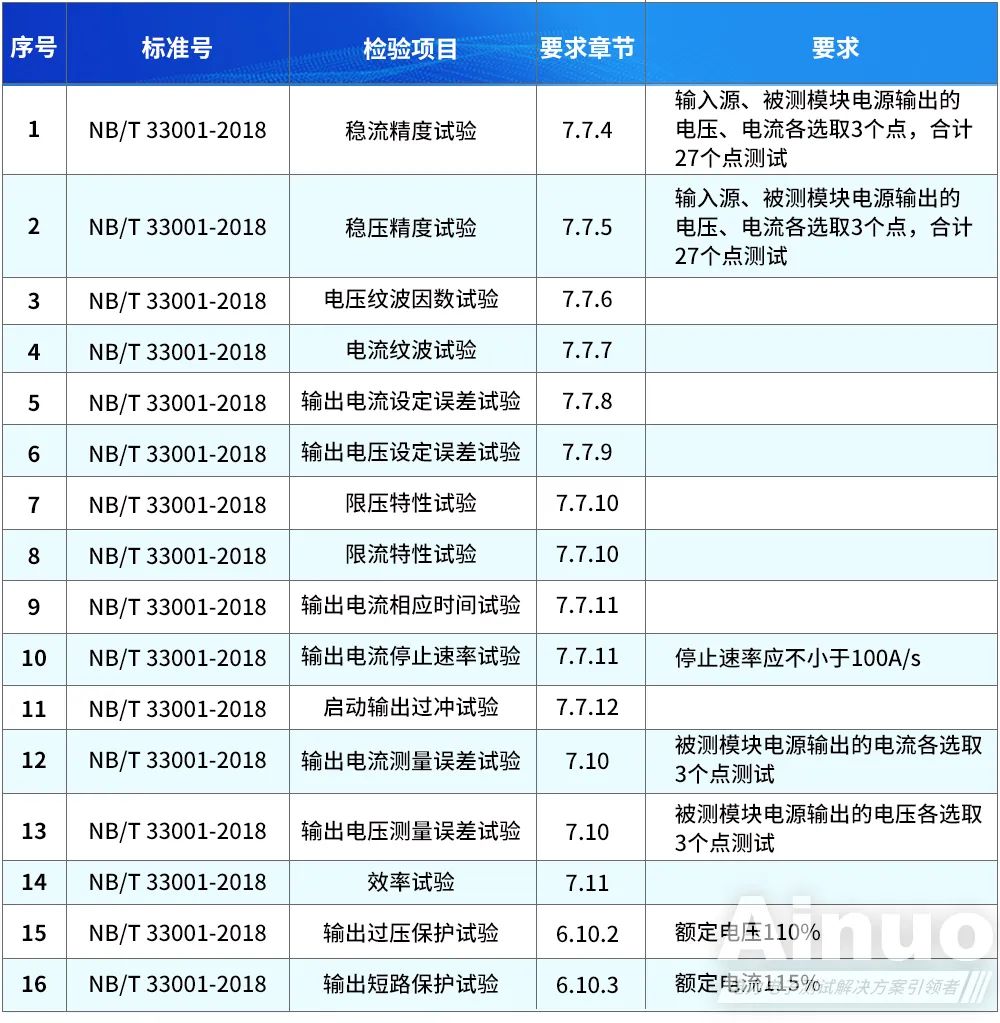

　　1.測試需求：

　　2.測試難點：

　　前文所述，現今長續航快補能的需求，促發了高功率的直流快充樁占據主流，而其是由多電源模塊并聯實現大功率充電。實際研發生產中，進行上述NB/T 33001-2018標準的關鍵電氣性能測試時，因直流快充樁的高電壓、高電流、大功率的特性，其模塊和整機的測試始終存在難點。

　　三，解決方案

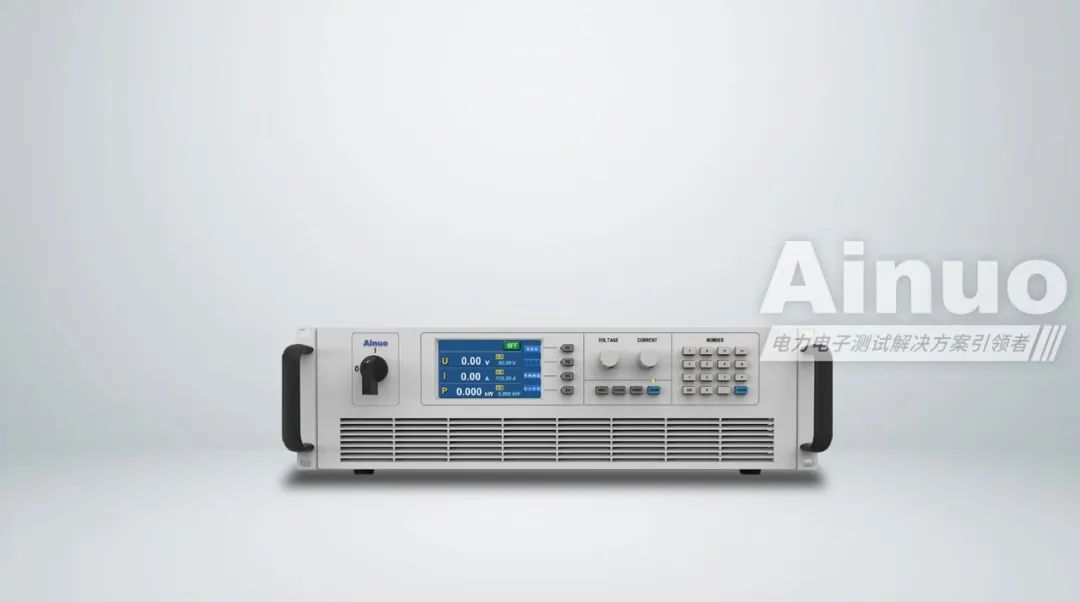

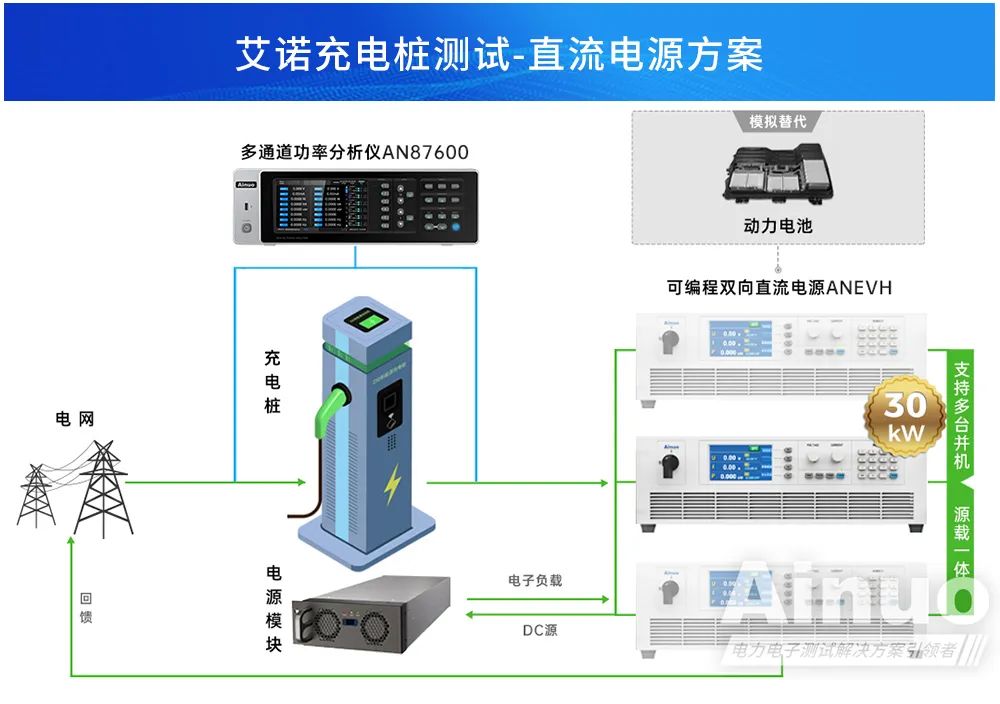

　　艾諾儀器深耕測試行業多年，深度了解充電樁測試中的痛點，為之專項研發推出了可編程雙向直流電源ANEVH系列解決行業難點。以業界主流的150kW 直流樁(15kW模塊*10)測試為例：測試單個15kW電源模塊時，采用兩臺雙向源載一體ANEVH電源，一臺作為直流源模擬前級電路的輸出，對后級電路供電測試。另一臺作為電子負載模擬電池包吸收電流測試后級電路的輸出情況，并作為回饋式負載回饋電網，回饋效率高達95%，大幅降低測試成本。

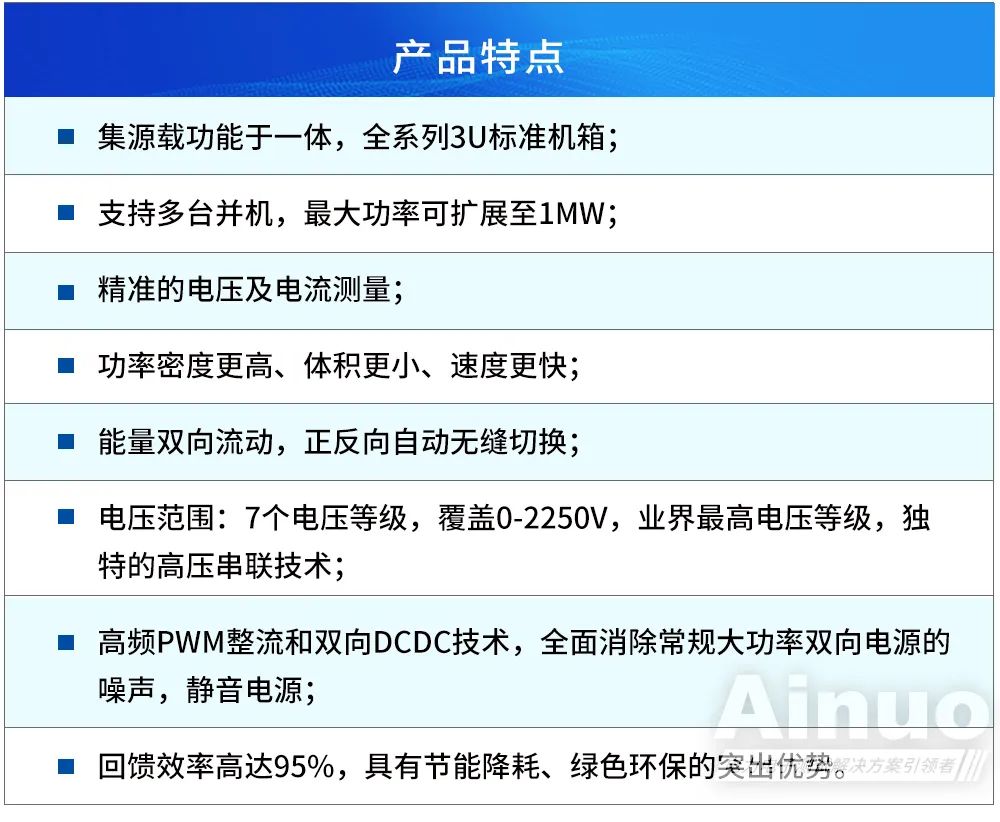

　　此外，艾諾解決方案為迎合直流樁由模塊化組合，功率差異化的情況，ANEVH系列采用模塊式設計，可靈活并機組合。ANEVH系列支持CV模式主從并聯，通過多臺并聯可準確對接測試需求容量，功率最高可達1MW。針對充電樁電源模塊，或整機的組分調整測試，多臺ANEVH可以對應整合完成測試，體現更為成熟的測試靈活性和多功能性。
